一、如何拆解

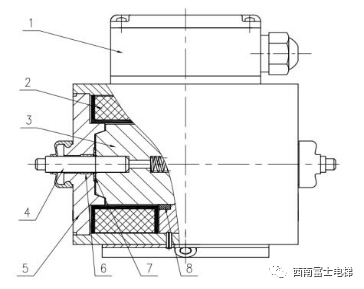

（1）制動器結構示意圖
|
序號 |
名稱 |
序號 |
名稱 |
|
1 |
接線盒 |
5 |
靜鐵芯 |
|
2 |
線圈組件 |
6 |
滑動軸承 |
|
3 |
動鐵芯 |
7 |
減震墊 |
|
4 |
導向軸 |
8 |
隔圈 |
鼓式制動器、摩托車剎車圈、Drum brake、輪轂剎車圈專業生產廠家無錫九環2023年6月26日訊 動鐵芯靈活性檢查： 軸向推動鐵芯的導向軸， 如果導向軸復位流暢， 說明機械方面沒 有問題，不需要拆解維護； 若無法復位或者在 2 秒內不能完全復位，則需要對制動器進行 拆解維護，清理動靜鐵芯。
（2）拆解步驟
1.先將鼓式制動器接線盒內的電源線和微動開關線拆下， 再松開制動器固定螺栓， 把制動器取下。
2、拆下 90°接頭和螺釘 M8(對應 FT125、FT160 主機)；或拆下微動開關組件(對應 YJ125、 YJ140 主機)。

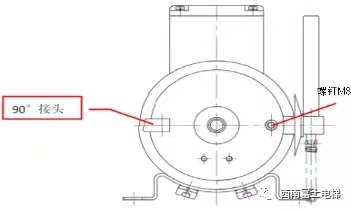

FT125 、FT160 示意圖
3.將專用工裝(詳詢生產廠商) 裝到制動器殼體上，再將螺栓 M8×35 和墊圈穿過工裝孔
擰入靜鐵芯螺孔 M8 內，均勻緩慢擰緊兩件螺栓 M8 ，直至靜鐵芯組件拆下。
4.取出動鐵芯組件、彈簧和墊片。
二、如何清洗保養
|
零部件 |
檢查項目 |
處理方法 |
|
隔圈 |
隔圈處是否有銹蝕粉塵及 磨損痕跡 |
1.用抹布擦凈粉塵 2.如磨損嚴重，并嚴重影響動鐵芯動作，建議直接更換
|
|
動鐵芯組件 (動鐵芯) |
動鐵芯外表面是否有油污 和銹蝕粉塵及銹蝕痕跡 |
1.用抹布擦凈 2.用細砂紙(600以上)打磨，去除銹蝕 部分 3.表面均勻涂一層二硫化鉬潤滑脂，不得流 掛(建議有條件可以執行該步驟) 4.生銹一半以下做打磨處理，一半以上做更 換處理 |
|
動鐵芯端面是否有油污、銹 蝕和凹坑(與松閘桿接觸一 側的端面) |
1.用抹布擦凈 2.用砂紙打磨，去除銹蝕部分 3.表面均勻涂一層二硫化鉬潤滑脂，不得流 掛(建議有條件可以執行該步驟) 4.如凹坑深度大于 1mm，應立即更換電磁鐵 組件 |
|
|
使用卡尺測量動鐵芯直徑 |
磨損變化量超過 0.5mm 時(離端面 15mm 范圍 |
|
|
|
內，如圖示)，應更換電磁鐵組件 |
|
動鐵芯組件 (導向軸) |
導向軸外表面是否有油污 和銹蝕粉塵及銹蝕痕跡 |
1.用抹布擦凈 2.用細砂紙(600 目以上)打磨 3.表面均勻涂一層二硫化鉬潤滑脂，不得流 掛(建議有條件可以執行該步驟) 4.生銹一半以下做打磨處理，一半以上做更 換處理 |
|
使用卡尺測量導向軸直徑 |
磨損變化量超過 0.5mm(15mm 范圍內，如圖 示)時，應更換電磁鐵組件 |
|
|
滑動軸承 |
滑動軸承內孔是否有銹蝕 粉塵及磨損痕跡 |
1.用抹布擦凈粉塵 2.如磨損嚴重，并嚴重影響動鐵芯動作，建議直接更換
|
|
減震墊 |
減震墊是否變形或者破損 嚴重 |
更換 |
三、如何組裝
1、清潔靜鐵芯組件的軸承內圈和動鐵芯組件的導向軸外圓， 將減震墊裝入導向軸后一起裝 入靜鐵芯的軸承內孔，拉動靜鐵芯，確保靜鐵芯在導向軸上自由滑動。
2、將彈簧裝入動鐵芯， 再將靜鐵芯組件一起裝入罩殼組件(注意靜鐵芯螺孔相對安裝位置)， 用銅錘和替打(詳詢生產廠商) 敲擊到位(手動松閘手柄位置應在正中間)。轉動松閘 杠桿，確認左右鐵芯與松閘杠桿間隙要基本一致。
注意： 靜鐵芯外圓與罩殼組件內圓配合時應是緊配合，如果配合過松的話請聯系生產
3、裝上 90°接頭和螺釘 M8(對應 FT125、FT160 主機)；或裝上微動開關組件(對應 YJ125、 YJ140 主機)
4、將制動器裝到曳引機上， 參照制動系統維護與保養操作指導書進行調整。制動器接通和 斷開電源， 檢查： 制動器動作靈活。如果制動器還是不能靈活動作， 則應聯系生產廠商 直接更換。
