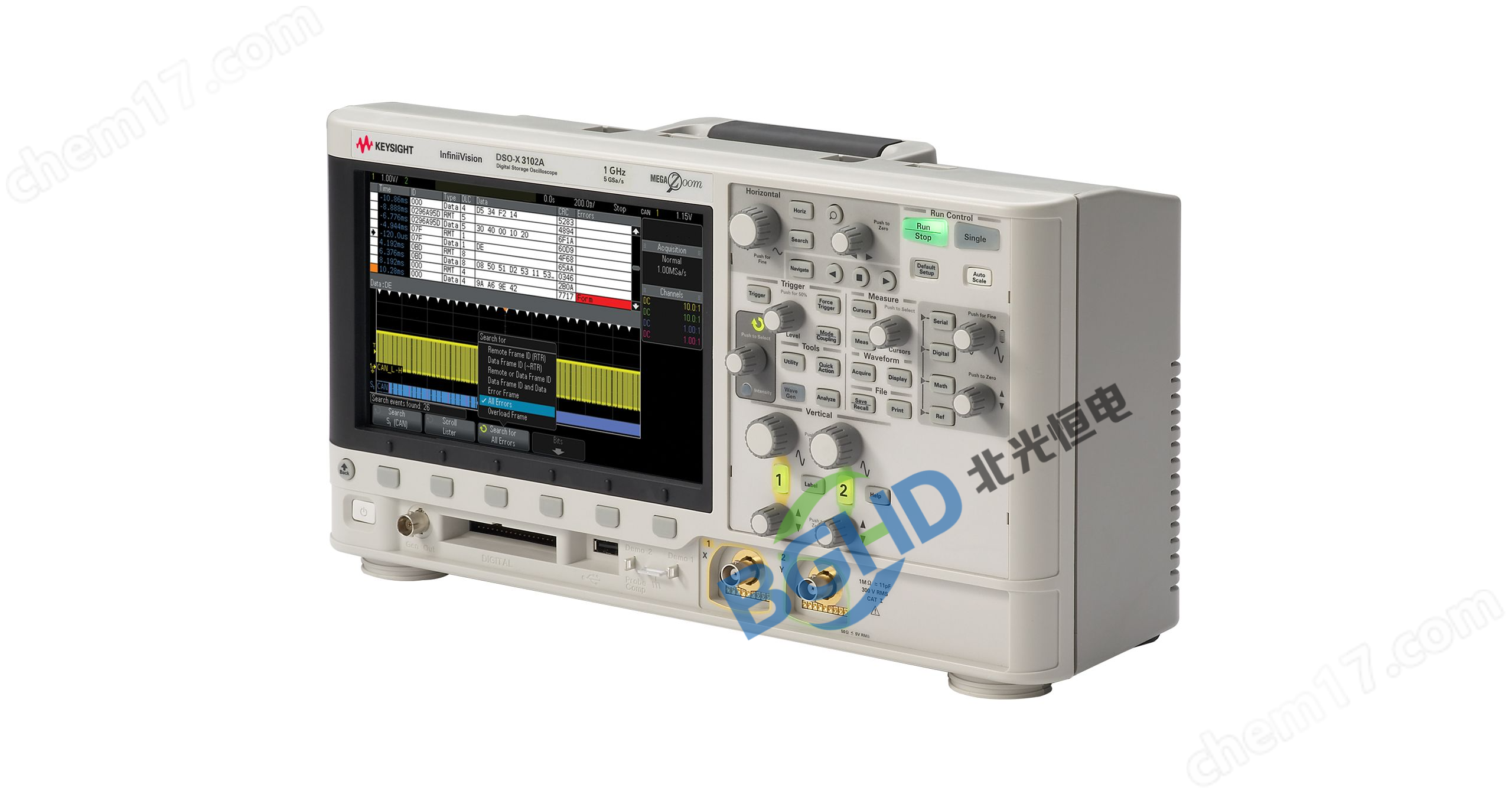

（Keysight）是德3000X系列示波器維修產品參數
| 產地類別 | 進口 | 類型 | 數字示波器 |
| 應用領域 | 電子/電池 |
（Keysight）是德3000X系列示波器維修詳細信息
作為電子測量領域的常青樹，是德科技(Keysight，原安捷倫Agilent)InfiniiVision 3000X系列示波器(含DSOX3系與MSOX3系)憑借其100MHz至1GHz的帶寬、高達4GSa/s的采樣率以及極快的響應速度，長期占據著研發與維修工程師的工作臺。然而，這類高精密的電子產品在長期使用后，難免出現各類故障。
北光恒電結合大量維修案例，深度解析是德3000X系列示波器的常見故障現象、檢測流程及維修方案。
核心硬件故障：電源與主板“罷工”
故障現象： 示波器開機無反應，屏幕不亮，風扇不轉，或指示燈閃爍但無法進入系統。
維修及檢測方案：
這是3000X系列較為嚴重的故障之一，通常指向電源模塊損壞或主板控制電路故障。
1. 電源排查： 首先檢查電源線及保險絲。若外部供電正常但機器仍無反應，大概率是內部開關電源損壞。在近期維修案例中，我們發現PWM控制芯片及其外圍電路擊穿是導致功率輸出異常的主要原因，通常更換損壞元件后電源輸出即可恢復正常。
2. 主板排查： 若電源輸出正常但依然報錯(如過載報警)，說明故障已延伸至主板。此時需要檢測FPGA、內存及Flash芯片的工作狀態。若主板控制總線異常，示波器會誤判為過載而啟動自我保護。
維修建議： 非專業人士請不要自行拆卸電源板，高壓電容可能殘留電荷。
顯示及交互故障：黑屏、花屏與旋鈕失靈
故障現象： 機器能通電，但屏幕顯示異常(豎線、花白) ，或雖然能顯示但旋鈕無反應/數字跳動。
維修及檢測方案：
1. 顯示屏組件： 3000X系列采用高分辨率TFT屏幕。如果僅僅是屏幕顯示異常，但通過上位機(如Keysight Connection Expert)能正常通訊，則說明主板正常，僅需更換LCD屏幕模組或排線即可。
2. 編碼器維修： 這系機型使用久了容易受到灰塵侵入。若旋轉時基(Time/Div)或垂直(Volt/Div)旋鈕時參數亂跳，通常是機械編碼器磨損或觸點氧化。我們通常采用進口WD-40精密電子清潔劑進行清洗，若無效則需更換同規格的編碼器組件。
3. 背光問題： 如果屏幕有暗影但能看到隱約波形，一般是背光燈管或LED驅動電路老化。
模擬前端故障(AFE)：通道損壞與噪聲大
故障現象： 某一通道(如CH1)始終沒有波形，或基線嚴重漂移，亦或測量的電壓值偏差極大。
維修及檢測方案：
3000X系列的通道輸入阻抗為1MΩ || 13pF并聯50Ω。常見的損壞原因來自于輸入端靜電沖擊或信號過載。
1. 阻抗檢測： 萬用表測量損壞通道的對地阻抗，若接近短路或無窮大，基本可判斷輸入端的衰減器(Attenuator)或繼電器過孔燒毀。
2. 通路檢修： 信號進入后需經過繼電器、運放調理電路再送入ADC。專業的維修流程需用信號發生器注入1kHz方波，采用“追逐信號法”逐級檢測各放大器焊盤上的波形形態，從而定位損壞的芯片。
3. 50Ω檔位保護： 很多用戶反映燒毀50Ω端口，這通常是因為誤將高電壓信號(如30V以上)輸入到了設為50Ω直通的模式。此類故障一般涉及微波繼電器和取樣電阻的更換。
軟件及測量精度問題
故障現象： 自檢報錯、測量數值不準或觸發不穩定。
維修及檢測方案：
1. 自校準： 若環境溫差大或使用多年后，建議先執行用戶自校準(User Cal) 。進入【Utility】->【Service】->【Start User Cal】。此過程大約需要15分鐘，能解決大部分增益誤差問題。
2. 固件升級： 若遇到死機重啟或邏輯紊亂，可嘗試到是德下載固件(通常通過U盤在開機時按特定按鍵刷寫)。
3. 測量誤差： 特殊的測量不準(如脈沖計數異常)往往與時基設置有關。當示波器掃描時間較長(如>200ms/div)時，系統用于計算的采樣點數(64K)可能不足以支撐高精度分析，此時需降低時基檔位或使用硬件頻率計功能驗證。
北光恒電維修建議
如果你的示波器出了故障，建議遵循以下步驟，避免二次損壞：
1. 外觀與嗅聞： 檢查BNC接口是否有損傷，聞一下散熱孔是否有糊味。
2. 最小系統法： 拔掉所有探頭和外設，僅通電查看電源指示燈狀態。
3. 自檢環回： 利用Demo 2(演示2)端子提供的1kHz方波，進行探頭補償測試，判斷通道顯示是否正常。
4. 尋求專業幫助： 3000X系列采用了高集成度的專用ASIC芯片(MegaZoom IV)，個人極難采購到原廠配件且BGA焊接工藝要求。一旦涉及主板級維修，建議選擇北光恒電專業維修，不僅有價格優勢，還提供3個月的質保。
