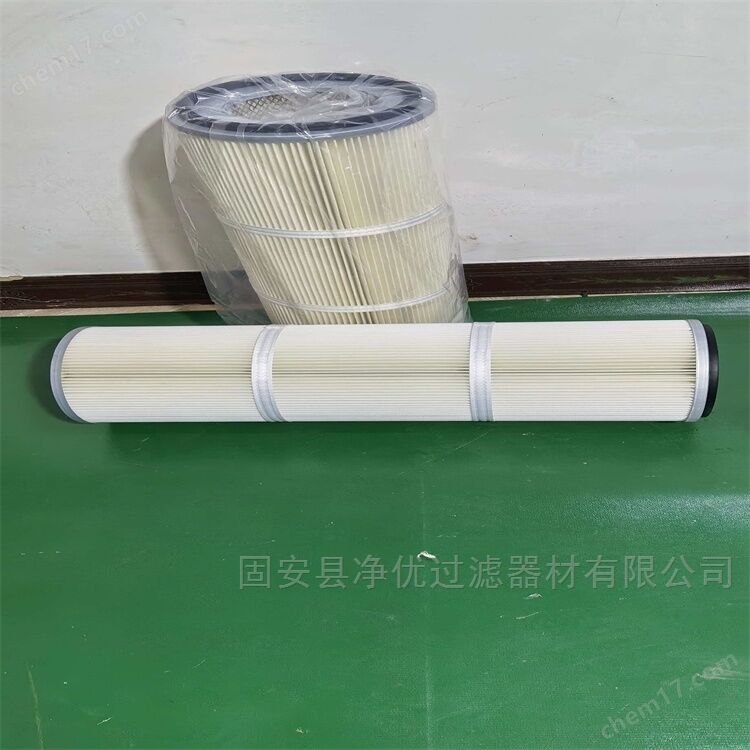

一、基礎尺寸規格

• 外徑：240mm

• 內徑：140mm

• 總高度：660mm

• 結構：褶皺折疊圓筒式，單通 / 雙通上裝可選，適配小型噴砂房、移動式噴砂機脈沖除塵花板

• 支撐骨架：鍍鋅沖孔鋼板內網，防吸癟、抗噴砂粉塵高速沖刷，防腐防銹

• 端蓋：加厚鍍鋅鋼板，PU 聚氨酯一體封膠，零漏灰密封；配套橡膠發泡密封圈

二、濾材核心配置（噴砂專用）

1. 基材：260g 東麗長絲聚酯無紡布

   高抗拉耐磨，抵御鋼丸、棕剛玉、鐵銹硬質粉塵沖擊，不易撕裂擊穿，適配噴砂高磨損工況

2. 表層：ePTFE 微孔覆膜

   膜孔徑 0.1~0.3μm，純表面過濾，細金屬粉塵不滲入濾料深層；膜面光滑不粘灰，脈沖反吹一次清透，杜絕長期糊筒堵風

3. 可選升級：防靜電覆膜款（金屬噴砂、鋁件噴砂防爆）、防水防油覆膜（潮濕噴砂房）

三、核心性能指標

• 過濾精度：0.3μm 粉塵攔截效率≥99.99%，滿足超低排放環保檢測

• 單支過濾面積：5.2~6㎡

• 額定處理風量：320~450m3/h，推薦過濾風速 0.7~1.1m/min

• 工作溫度：-10℃~85℃，瞬時耐溫 100℃

• 透氣阻力：初始壓差≤45Pa，長期運行壓差穩定，不易堵筒

• 使用壽命：常規噴砂工況 8~14 個月，可水洗重復使用 2~3 次

四、噴砂房專屬優勢

1. 適配硬質金屬粉塵：聚酯基材耐磨強度遠高于紙制濾筒，鋼砂、氧化皮不會快速磨破濾料

2. 清灰省力、壓降穩定：PTFE 覆膜不粘灰，脈沖清灰后壓差快速回落，風機負載更低、省電

3. 超細粉塵零外泄：噴砂產生微米級鐵銹粉、硅砂粉可截留，車間無揚塵，達標環評

4. 體積小巧適配小型設備：240 外徑緊湊型尺寸，適配小型密閉噴砂房、移動式噴砂機、五金小件噴砂除塵機組

5. 維護便捷：上抽式快拆結構，單人 5 分鐘完成更換，無需拆解除塵箱體

五、適用工況場景

• 小型鋼結構、五金件、模具密閉噴砂房

• 船舶小件、閥門、鑄件手動噴砂除塵

• 移動式高壓噴砂機配套除塵器

• 打磨 + 噴砂一體工位粉塵治理

• 需超低排放、車間無塵的精密工件噴砂生產線

六、安裝說明
