日本 Pearl CM 系列透鏡偏心測量儀

日本 Pearl CM 系列透鏡偏心測量儀

設備基礎規格

1. 適用樣品：凸透鏡、凹透鏡、貼合膠合透鏡

2. 光學倍率：物鏡 ×10，目鏡 ×10（帶視度調節），夾持范圍 φ10～50mm

3. 最小分辨率：20 秒（被測透鏡與物鏡間距 100mm）

4. 光源：綠色高亮 LED，6V 180mW；供電 AC100~240V，50/60Hz

5. 焦距適配區間

CM-127 / CM-127TV：30～300mm

CM-106 / CM-106TV：15～500mm（更廣測量范圍）

6. 配置區分

CM-127、CM-106：目視觀測型；

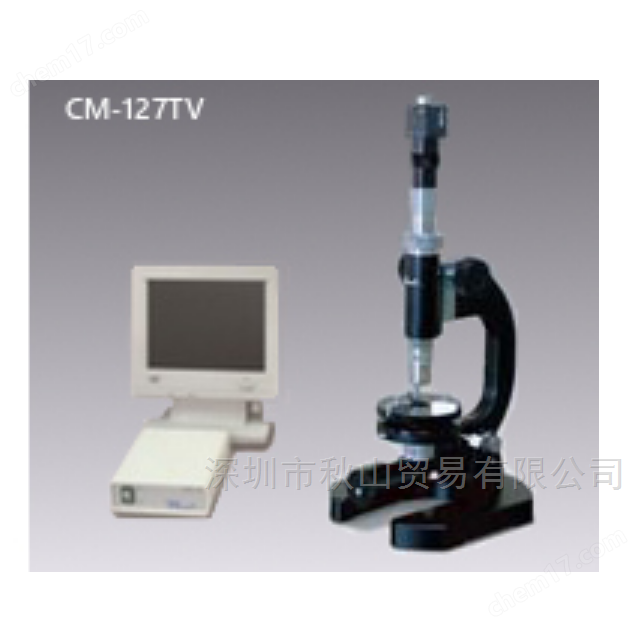

CM-127TV、CM-106TV：搭載 1/2 英寸黑白 CCD+9 英寸黑白監視器

7. 外形尺寸重量

CM-127：L220×W170×H370mm，4kg

CM-127TV：L220×W170×H430mm，11kg

CM-106：L350×W170×H370mm，6kg

CM-106TV：L350×W170×H430mm，13kg

核心產品特性

1. 雙產品線可選，CM-106 支持 15~500mm 寬焦距鏡片，覆蓋短焦至中長焦各類透鏡檢測。

2. 兩種觀測方案可選，目視款適合簡易抽檢，TV 視頻款便于多人觀測、產線標準化作業。

3. 穩定綠色 LED 照明，成像清晰，長時間連續檢測無明顯亮度漂移。

4. 標準 20 秒高精度角度分辨率，精準判定鏡片外徑與光軸的中心偏差。

5. 載物臺調節順滑，適配單透鏡、鏡組半成品在組裝工序定心校驗。

適用生產場景

光學鏡片工廠：球面透鏡、膠合鏡片偏心來料全檢與抽檢

鏡頭組裝產線：安防、車載、機器視覺鏡片裝配前篩選

光學實驗室：各類透鏡光軸一致性研發測試

鏡頭維修企業：拆解鏡片偏心缺陷排查

精密光學企業：成像透鏡、準直透鏡品質驗收
