產品簡介

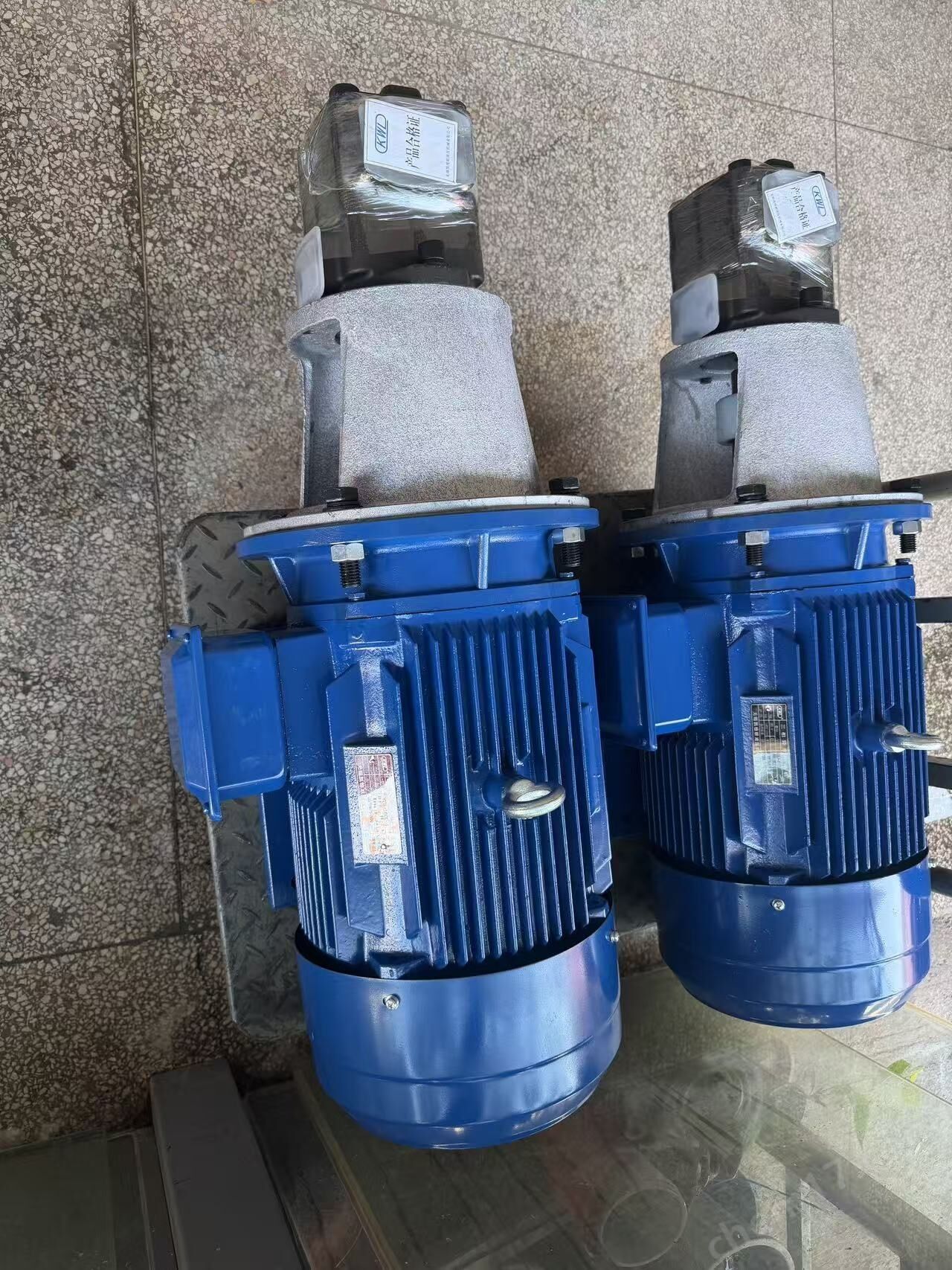

YB-E100配-4-15KW聯軸器支架 葉片泵泵組
一、YB-E100 高壓子母葉片泵 完整參數
1. 基礎性能參數
型號：YB-E100（單泵，子母葉片結構）
理論排量：98mL/r（100 規格）
額定壓力：16MPa；峰值壓力 21MPa
額定轉速：1500r/min（ Y160L-4 四級電機 1440r/min）
額定流量（1440 轉）：≈138L/min
配套驅動功率：15KW（與 Y160L-4 匹配）
旋轉方向：從泵軸端看順時針
吸油真空度：≤-0.08MPa，吸油口 DN40，出油口 DN32農機網
2. 結構材質與優勢
定子采用低噪音曲線，鋼件氮化處理，鑄鐵泵體高強度耐壓；
子母葉片結構，高壓下葉片緊貼定子，容積效率≥90%；
運行噪音低、流量脈動小，適合高精度液壓設備；
符合 JB/T7039 液壓葉片泵國家標準YUKEN...。
二、Y160L-4 15KW 三相異步電機 參數
1. 電氣性能（380V/50Hz）
型號：Y160L-4
額定功率：15KW
極數：4 極，額定轉速 1440r/min
額定電流：30.3A
絕緣等級：B 級；連續工作制 S1
功率因數 0.86，效率 89.5%
2. 關鍵安裝軸尺寸（聯軸器匹配依據）
機座中心高 H=160mm
電機輸出軸徑 D=Φ42mm，平鍵 12×8
底座安裝孔距：254mm×254mm抖音
三、配套鑄鐵油泵支架（Y160 適配 YB-E100）
1. 支架規格型號
適配組合：160 機座支架（Y160L）配 YB-E100 法蘭安裝泵
2. 結構與材質
材質：HT250 高強度灰鑄鐵，時效去應力，抗震不變形；
一體式法蘭筒結構，一端貼合電機端蓋，一端支撐油泵；
中部鏤空，方便聯軸器安裝、檢修、散熱；
配套 4 根高強度固定螺栓，分別鎖緊電機與油泵。
3. 適配優勢
保證電機軸與泵軸同軸度，降低聯軸器磨損、減少振動噪音；
替代分體底座，安裝緊湊，節省液壓站空間；
加厚法蘭壁厚，長期高壓負載無變形。
四、彈性柱銷聯軸器（連接電機 Φ42 軸 & YB-E100 泵軸）
1. 聯軸器選型規格
類型：HL 型彈性柱銷聯軸器（液壓泵機組標準款）
半聯軸器 1（電機端）：內孔 Φ42，鍵槽 12×8
半聯軸器 2（油泵端）：YB-E100 泵軸標準 Φ40，平鍵 12×8
彈性件：尼龍柱銷，緩沖減震，補償少量同軸偏差
2. 聯軸器作用
傳遞 15KW 扭矩，緩沖電機啟動沖擊，保護油泵內部葉片；
吸收安裝微小同軸誤差，避免泵軸、電機軸承單邊磨損；
拆裝簡便，單獨更換尼龍柱銷即可維護，無需拆整機。
五、整套機組配套選型說明
功率匹配驗證 YB-E100 在 16MPa、1440 轉工況下所需輸入功率≈14.2KW，選用 15KW Y160L-4 電機，功率余量充足，長期滿負荷不發熱過載。
轉速匹配 四級電機 1440r/min，在 YB-E100 允許轉速區間內，不會超速損壞定子、葉片。
安裝組合邏輯 臥式液壓站安裝順序：電機底座固定→電機鎖緊在鑄鐵支架后端→聯軸器裝入電機軸→YB-E100 油泵鎖緊支架前端→泵軸對接聯軸器，整體剛性一體。
六、適用設備場景
各類中高壓液壓站、注塑機、小型壓鑄機；
液壓油壓機、鍛壓設備、板材裁切工裝；
機床、酸洗設備、自動化流水線液壓動力單元。
YB-E100配-4-15KW聯軸器支架 葉片泵泵組
