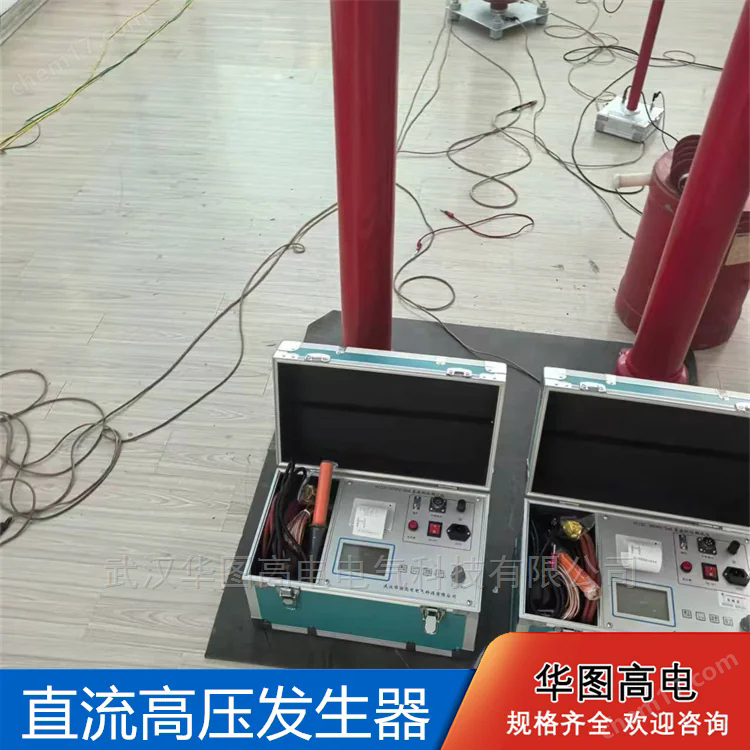

ZGF-120KV/5mA智能型直流高壓發生器

一：ZGF-120KV/5mA智能型直流高壓發生器是根據行業標準的要求研發制造的輕型直流高壓試驗器，該產品適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流耐壓試驗與直流泄漏電流試驗。

直流高壓發生器應用 手動自動技術使儀器精度得到了大幅度提高工作效率。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，在保持手動0.75UDC1mA功能按鈕的基礎上，增加了AI全自動氧化鋅避雷器測量，電纜分段耐壓試驗，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，避免了實驗報告手寫有錯誤的問題（儲存數據只能從002開始），保留了手動方式，增加了任意電壓、電流下打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

二、技術特點

·全自動做氧化鋅避雷器試驗，顯示升降壓過程，顯示等待時間。顯示并且打印電壓電流波形。

·全自動做電纜分段耐壓試驗，顯示升壓過程，顯示等待時間。顯示并且打印電壓電流波形。

·自動耐壓試驗，顯示升降壓過程，顯示等待時間。顯示并且打印電壓電流波形。

·采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波系數≤1%。

·帶有總時間T1和分段計時T2，及任意電壓、電流下打印功能。

·儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

三、主要技術性能及規格及工作方法;

1. 電壓輸出 0-120kV  精度≤1%±2字

2. 電流輸出 0-5000uA  精度≤1%±2字

3. 具有高精度0.75U_DC-1mA單觸按鈕，精度≤1％

4. 具有全自動做氧化鋅避雷器試驗，電纜分段耐壓，自動耐壓功能

5. 具有手動調節電壓輸出功能。

6. 工作方式 ：間斷使用：額定負載30分，1.1倍額定電壓使用：10分鐘

7. 工作環境 ：溫度：-10℃～+40℃

8. 相對濕度：室溫為25℃時不大于85％（無凝露）

9. 海拔高度：1500米以下
