威卡990.41型帶法蘭連接的隔膜密封可保護測量儀表不受侵蝕性、粘性、結晶、腐蝕性、高粘稠、對環境有害的或有毒的介質損壞。由適當材料制成的膜片可將測量儀表和被測介質隔離開。因此，只要配備適當的隔膜密封，測量儀表就能用于高難度的測量任務。

系統內部的填充液體（可根據特定應用選擇合適的液體）可通過液壓方式將壓力傳導至測量儀表。我們可提供不同設計和材質的隔膜密封，幾乎能滿足客戶的所有應用要求。用戶在選擇隔膜密封時，需要注意兩個重要標準：其一是過程連接件的類型（法蘭、螺紋和無菌連接件）；其二是基本制造方法。

關于隔膜密封和隔膜密封系統的更多技術資料請參考IN 00.06 “應用、工作原理、設計”。

L990.41型隔膜密封是小型過程連接應用的理想選擇。憑借其特殊設計，通過采用內置膜片，即便是小型法蘭連接也可實現準確測量。當溫度發生變化時，膜片會抵消系統填充液的體積膨脹，從而確保測量儀表的偏差較小。隔膜密封與測量儀表可以直接裝配（標配），也可通過冷卻元件或柔性毛細管裝配（選配）。

在選材方面，威卡提供了多種解決方案，密封隔膜的上腔體、膜片和下腔體可由同種或不同材料制成。膜片和下腔體還可提供噴涂或覆上鍍層。

采用威卡L990.41型隔膜密封的測量系統已成功應用于全球對測量要求較高的化工和石化行業。

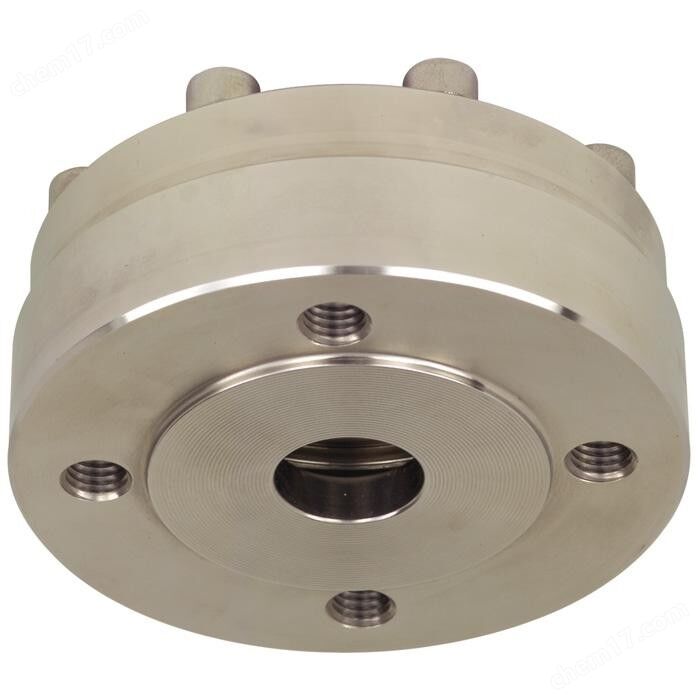

威卡小型法蘭隔膜密封 低壓差壓壓力表配件 威卡990.41型隔膜密封

應用

用于與低壓測量儀表和差壓測量儀表組裝（直接組裝、通過冷卻元件或毛細管組裝）

適用于腐蝕性、受污染、高粘度或高溫介質

化工和石化行業

液位測量、過濾器監測

功能特性

帶內嵌膜片，工作容積大

可選用特殊材質

膜片直徑大，溫度誤差小（可實現低測量范圍）

工作容積大，適用溫度范圍廣

帶平嵌接頭（可選）
