9PCM400S派克流量控制閥價格美麗

原裝 PARKER 派克 9PCM400S 壓力補償流量控制閥到貨?

帶單向止回，負載波動仍保持勻速穩速，慢進快退精準調速，最高 210bar 耐壓，液壓回路速度控制穩定可靠。

自動化設備、磨煤機液壓輔機、工裝油缸調速常備現貨，一手進口貨源，需要隨時詢價。

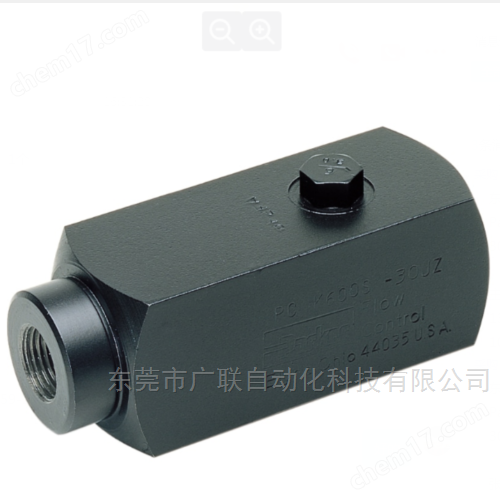

派克 PARKER 9PCM400S（PC*M 系列 Colorflow）壓力補償式流量控制閥 完整技術說明

一、型號基礎解讀

9PCM400S = PC*M 系列管式可調壓力補償調速閥，后綴帶內置單向逆止閥（反向可自由通油），屬于進口液壓精密流量節流閥，行業俗稱壓力補償流量閥 / 調速閥ParkerGB

400：通徑規格 1/4 寸接口；

M：手動可調針閥結構；

S：帶單向止回功能（反向油液直通，不受節流限制）；

Colorflow彩色色環：直觀目視當前流量設定檔位，方便現場核對。

PCM系列同款閥體

二、核心關鍵技術參數

1. 壓力與流量

最高工作壓力：3000PSI（約 210bar）

壓力補償穩定精度：負載壓力波動時，設定流量誤差≤±5%（核心價值）

調節流量范圍：0.3~3GPM（1L/min ~ 11.4L/min）

低補償啟動壓力：100PSI（6.9bar），低于該壓力補償失效，等同于普通節流閥

2. 接口、材質、密封

連接：G1/4 BSPP 內螺紋 兩頭內絲直通管式安裝，也可選 NPT 美制螺紋

閥體：碳鋼發黑處理，重載耐磨；可定制 316 不銹鋼閥體

標準密封：丁腈 NBR（油溫 - 40℃~+121℃）；高溫版 V 型氟橡膠 FKM（-26℃~205℃）

安裝方式：管路串聯管式直通安裝，無底板疊加安裝

3. 結構特點

前端手動調節螺釘，調好后可鎖緊頂絲鎖死，防止震動跑位；可選免工具手?jǐn)Q旋鈕；

內置壓力補償閥芯 + 節流針閥雙重結構；

單向閥功能：執行器回程反向油液直接走單向閥大通徑，無節流阻力，快速回程。

三、工作原理（為什么叫壓力補償閥）

正向進給（節流調速）

油液經可調針閥節流，內置壓力補償滑閥自動感知閥前后壓差，負載壓力升高 / 降低時，補償閥芯自動開度微調，強制節流兩端壓差恒定，最終執行油缸速度不受負載變化影響，勻速穩定運行。

普通節流閥負載一變速度就忽快忽慢，這款解決該問題。

反向回程

液壓油頂開內置單向閥，直接旁路大通徑回流，不節流，實現慢速進、快速退的經典動作邏輯。

四、適用工況（和你主營火電、自動化設備高度匹配）

1. 標準應用場景

機床進給油缸、工裝夾緊缸勻速穩速進給調速；

磨煤機輔助液壓執行機構、稀油站小支路流量限流；

注塑機頂出、模具抽芯低速穩定動作；

自動化流水線升降、平移油缸速度精準控制；

船舶、工程機械小型液壓回路流量管控。

2. 適配介質

僅適用于礦物液壓油，推薦粘度 30cSt，過濾等級 ISO 4406 18/16/13，禁止水乙二醇、高腐蝕介質直接使用。

五、選型對比：9PCM400S 和普通針閥節流閥本質區別

表格

項目9PCM400S 壓力補償調速閥普通派克儀表針閥節流

負載影響負載變化速度基本不變（±5%）負載一變速度大幅波動

回程動作單向閥直通，快速回程進出都節流，進退同速

精度精密調速，閉環穩定粗略限流，僅做開關隔斷

成本定位執行元件速度閉環控制取壓點切斷、阻尼緩沖

六、安裝與操作、維保注意要點

1. 安裝硬性要求

閥體箭頭必須與進給供油方向一致，裝反壓力補償失效；

回油反向靠單向閥，切勿強行反向長期承壓；

閥前必須加裝液壓油過濾器（5μm），雜質卡滯補償閥芯直接導致流量失控。

2. 調節操作規范

松開鎖緊頂絲，順時針旋入 = 流量減小、油缸變慢；逆時針旋出 = 流量變大；

調好務必鎖緊定位螺絲，設備振動極易導致設定值漂移；

禁止全關堵死長期使用，針閥節流面會被高速油液沖蝕。

3. 預防性維保周期

日常巡檢：觀察執行機構速度是否均勻、有無爬行抖動（補償閥芯卡滯前兆）；

季度保養：拆解清洗補償閥芯、節流孔，更換老化 NBR 密封圈；

高溫液壓系統每半年更換一次密封件，避免硬化內泄。

七、一句話精簡總結

派克 9PCM400S 是帶單向閥的 1/4 寸管式壓力補償調速閥，最大 11.4L/min、210bar 高壓，核心作用是讓液壓缸負載變化時速度恒定不變，實現慢進快退精準液壓調速，多用于機床、火電輔機、自動化設備執行油缸穩速控制。
