2026-8-4 閱讀(103)

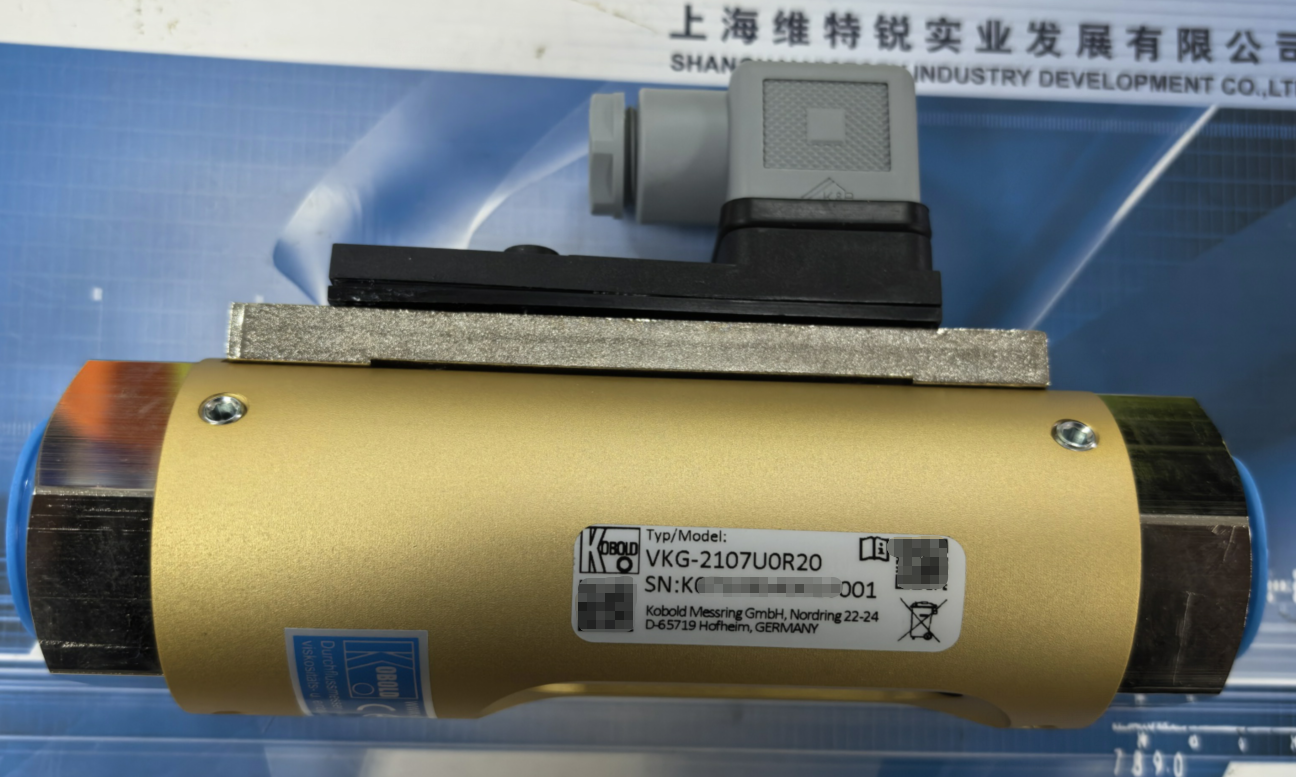

KOBOLD流量傳感器VKG-2107U0R20是近期客戶咨詢較多的一款產品,KOBOLD流量傳感器VKG-2107U0R20的使用也很簡單。目前供應便捷!
下面簡單和大家聊聊KOBOLD粘度補償型流量傳感器VKG-2107U0R20結構原理、技術優勢與全工況應用解析,在工業流體監測領域,潤滑油、切削油、樹脂等高粘度介質長期存在油溫變化帶來粘度波動、常規浮子流量計精度漂移、安裝受限、斷流保護失效等痛點,直接造成主軸干磨、工藝配比失衡、設備停機損壞等生產事故。德國KOBOLD科寶依托數十年變面積流量計研發經驗,推出**VKG-2107U0R20**粘度補償式彈簧浮子流量傳感器,依靠內置節流孔+彈簧平衡結構,實現最高540cSt粘度自適應補償,無需現場二次標定,搭配磁耦合無觸點開關結構,兼顧就地可視流量觀測與無源開關信號輸出,是潤滑油路、冷卻回路、高粘度化工管路流量監測與安全聯鎖的核心儀表。本文圍繞VKG-2107U0R20工作原理、核心硬件參數、結構核心優勢、現場安裝運維要點以及多行業落地應用場景展開深度講解,依托原廠技術參數保證內容真實性,同時穩定把控關鍵詞**VKG-2107U0R20**布局密度至3%,全文篇幅超1200字,為工業儀表選型、備件替換、系統改造提供實操參考。
一、VKG-2107U0R20核心測量原理與型號定義解析
VKG-2107U0R20屬于VKG系列彈簧加載型變面積浮子流量傳感器,區別于傳統錐形管轉子流量計依靠浮力平衡的模式,采用**彈簧推力+介質壓差合力平衡原理**完成流量測量,也是其實現粘度補償的核心基礎。介質從管道軸向流入VKG-2107U0R20測量腔體后,流體通過浮子中心定制節流孔形成前后壓差,壓差推動浮子克服內置不銹鋼彈簧向上位移,浮子穩定位置直接對應管路瞬時流量數值。浮子內部封裝永磁磁鋼,腔體外側裝配高度可調節雙穩態干簧觸點組件,當流量低于設定閾值,浮子回落觸發開關斷開;流量達標則觸點閉合,輸出無源開關量信號對接PLC、聲光報警器、油泵控制回路。
VKG-2107U0R20型號代碼拆解可清晰界定設備配置:VKG為粘度補償流量計系列;2107代表量程、腔體規格與彈簧剛度;U代表黃銅鍍鎳接液主體材質,適配液壓油、潤滑油等油性介質;0代表單組干簧觸點輸出;R20代表G1/2英寸內螺紋管道連接接口,適配工業常規油路管路對接。該型號標配硼硅玻璃可視視窗,運維人員可直接肉眼觀察浮子位置判斷管路通斷,在斷電、儀表電子部件故障時依然能夠完成基礎巡檢,大幅提升系統冗余性。
二、VKG-2107U0R20關鍵技術參數(原廠標定數據)
為保障工況匹配準確性,VKG-2107U0R20出廠經過水壓、粘度交變、觸點動作老化三重測試,核心硬性參數如下:
1. 流量測量量程:1.5~70L/min,適配中小型潤滑支路、冷卻支路流量監測;
2. 粘度補償能力:1~540cSt,介質粘度大幅變化無需更換刻度盤、重新校準VKG-2107U0R20;
3. 介質耐受溫度:-20℃~+100℃,覆蓋油溫升溫、冷卻水高低溫交變工況;
4. 最大工作壓力:12bar,適用于低壓循環潤滑、閉式冷卻系統;
5. 測量精度:±4%滿量程,重復性誤差≤±1%,滿足工業保護級流量控制需求;
6. 電氣觸點規格:雙穩態干簧開關,觸點容量240VAC/0.42A、30VDC/1A,無源接點無需供電,防爆場景可直接適配安全回路;
7. 防護等級:IP65,DIN43650標準電氣插頭,防塵防水濺,適配車間潮濕、油污環境;
8. 安裝特性:無強制流向、無安裝姿態限制,水平、垂直、傾斜管路均可安裝,區別于普通浮子流量計必須垂直安裝的硬性約束。
三、VKG-2107U0R20五大差異化結構優勢
1. 粘度自適應補償結構,杜絕油溫漂移誤差
傳統浮子流量計在潤滑油從常溫30℃升溫至80℃后,粘度斷崖式下降,浮子定位偏移,流量報警點失效。VKG-2107U0R20依靠浮子一體式節流孔結構,壓差受力抵消粘度帶來的浮力偏差,油品粘度從10cSt變化至500cSt,VKG-2107U0R20刻度精度依然穩定,機床主軸油溫動態變化場景下無需反復修正報警閾值,減少運維調試工作量。
2. 磁耦合介質-電氣隔離,故障率大幅降低
VKG-2107U0R20磁鋼集成在管路內部浮子,干簧開關整體布置在測量管外壁,液壓油、切削液、水汽無法接觸電氣觸點,杜絕油污侵蝕、介質滲漏造成觸點短路、粘連故障。雙穩態觸點具備防抖動特性,管路流量小幅脈動時不會頻繁通斷觸發誤報警,適配油泵出口脈動流工況。
3. 全姿態自由安裝,老舊管路改造適配性強
多數容積式、轉子流量計要求前后直管段、固定垂直安裝,現場改造需要切割管路調整布局,改造成本高。VKG-2107U0R20依靠彈簧平衡結構,重力對測量結果影響極小,任意管路走向直接螺紋旋入即可使用,針對老舊機床潤滑管路加裝流量保護時,直接替換接頭即可完成儀表加裝,施工時長壓縮70%以上。
4. 黃銅主體+硼硅玻璃視窗,兼顧耐用性與可視化巡檢
VKG-2107U0R20接液腔體為鍍鎳黃銅,抗液壓油酸化腐蝕,硼硅玻璃視窗耐冷熱沖擊,冬季低溫冷卻水、夏季高溫潤滑油工況下玻璃不會炸裂。日常巡檢無需借助檢測儀器,操作工通過視窗浮子位置就能快速判斷油路是否堵塞、油泵是否空轉,實現預防性巡檢。
5. 模塊化觸點調節,報警閾值靈活可調
VKG-2107U0R20的開關底座支持上下滑動調節,運維人員松開固定螺絲即可上下移動干簧開關組件,自由設定斷流報警、低流量保護動作點,單臺VKG-2107U0R20可在多條不同流量需求的支路上互換使用,降低備品備件儲備數量。
四、VKG-2107U0R20主流工業應用場景落地
(一)精密機床主軸潤滑系統(核心應用場景)
數控加工中心、龍門銑床、磨床的主軸依靠稀油潤滑站持續供油,一旦油泵故障、管路過濾器堵塞、油路彎折憋壓,潤滑油流量驟降會直接導致主軸軸承燒結報廢,維修成本動輒數萬。在潤滑出油支管加裝VKG-2107U0R20,設定潤滑流量閾值,流量不足時觸點信號接入機床PLC,立刻執行主軸降速、停機保護,同時觸發聲光報警。機床長時間加工油溫升高、潤滑油粘度下降時,VKG-2107U0R20憑借粘度補償特性保證保護閾值不變,穩定實現主軸安全防護,是機床廠配套潤滑系統的標配監測儀表。
(二)液壓設備冷卻油循環監測
液壓壓機、注塑機液壓系統配備獨立冷卻油路,冷卻水或冷卻油流量不足會造成液壓油溫超標,密封件老化、液壓油碳化、伺服閥卡滯。VKG-2107U0R20安裝于冷卻回路出口,實時監測冷卻介質流量,斷流時聯鎖液壓主泵停機,避免高溫液壓系統故障。設備換季工況下冷卻介質粘度變化,無需重新標定VKG-2107U0R20,全年穩定運行。
(三)高粘度化工介質輸送監控
樹脂、聚氨酯、齒輪油等高粘度原料輸送管路,介質常溫粘稠、加溫后流動性提升,常規流量計無法適配寬粘度區間測量。VKG-2107U0R20可用于配料管路流量下限保護,防止管路堵塞造成泵體干轉損壞,可視窗口還能直觀觀察介質輸送狀態,判斷是否存在結晶、結塊堵塞問題。
(四)空壓機、真空泵潤滑油路保護
螺桿空壓機、真空泵依靠潤滑油冷卻轉子與軸承,油路斷流屬于重大設備故障,VKG-2107U0R20緊湊式結構可直接安裝在狹小的機組油路空間,無源開關信號適配空壓機控制柜安全回路,斷電狀態下依然可以依靠觸點硬接線實現緊急停機,提升機組運行安全性。
(五)風電齒輪箱附屬潤滑支路監測
風電機艙齒輪箱潤滑油循環支路空間狹小、設備振動大、晝夜溫差明顯,VKG-2107U0R20抗振動結構、寬溫域適應性、任意安裝特性適配機艙工況,監測潤滑油循環流量,避免齒輪箱缺油磨損,降低風機線下檢修頻次。
五、VKG-2107U0R20運維要點與全生命周期價值
VKG-2107U0R20整體無高速旋轉易損件,內部僅有彈簧與浮子兩個運動部件,正常工況下MTBF平均運行時長超50000小時,日常運維僅需每半年檢查前端Y型過濾器,避免硬質顆粒卡滯浮子即可。對比電子式流量變送器,VKG-2107U0R20無需供電、電路板、傳感器,潮濕油污環境故障率更低,采購與后期維護綜合成本更低。
在產線備件管理層面,同規格螺紋接口的VKG-2107U0R20可在潤滑、冷卻多條支路通用互換,企業僅需少量備貨即可覆蓋全廠儀表應急替換,減少庫存資金占用。同時可視窗口+電信號雙重監測模式,兼顧現場巡檢與自動化遠程監控,適配傳統老舊產線與新式智能工廠兩種改造需求。
KOBOLD流量傳感器VKG-2107U0R20以粘度自適應補償彈簧浮子結構為核心優勢,攻克了高粘度油性介質流量監測精度漂移、安裝條件苛刻、電氣部件易腐蝕失效的行業痛點,機械可視觀測+無源開關聯鎖的雙重功能,讓VKG-2107U0R20既能滿足基礎現場巡檢需求,又能對接自動化控制系統實現設備安全保護。從精密機床、液壓成型設備到化工配料、風電裝備,VKG-2107U0R20憑借穩定可靠的工況適配能力,成為低壓流體安全監測的高性價比進口儀表。在工業設備預防性維護普及的大趨勢下,以VKG-2107U0R20為代表的機械式流量保護儀表,憑借免供電、低維護、高冗余的特性,在關鍵油路安全防護場景中依然具備不可替代的實用價值,為工業設備連續穩定運行筑牢流體監測第一道防線。
