MOPA激光器介紹
MOPA激光器是指由激光振蕩器與放大器級聯的一種激光器結構。
MOPA光纖激光器在半導體以及ITO精密劃線,不銹鋼彩色標刻,高效率清洗等領域發揮著重要作用。
常見問題

以上箭頭標注的為幾個主要發熱部分
溫度控制直接決定激光器光纖的品質和使用壽命。光纖在使用過程中會吸收部分激光能量使得溫度升高,溫度過高會加速光纖老化,導致溫度高→老化加快→溫度更高的惡性循環出現,降低激光器的可靠性和使用壽命。
在使用過程中如能用熱像儀檢測整段光纖,尤其是光纖熔接點溫度??梢约皶r發現溫度異常處,盡早做好防護,避免光纖損毀。
紅外檢測應用案例
場景一:老化電路測試

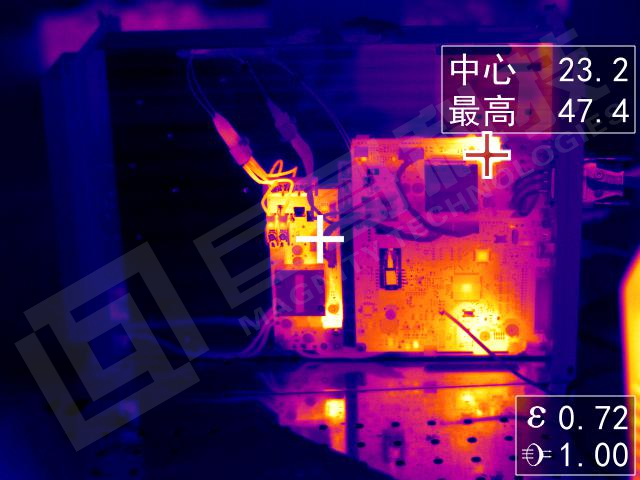

左圖:全局溫度最高

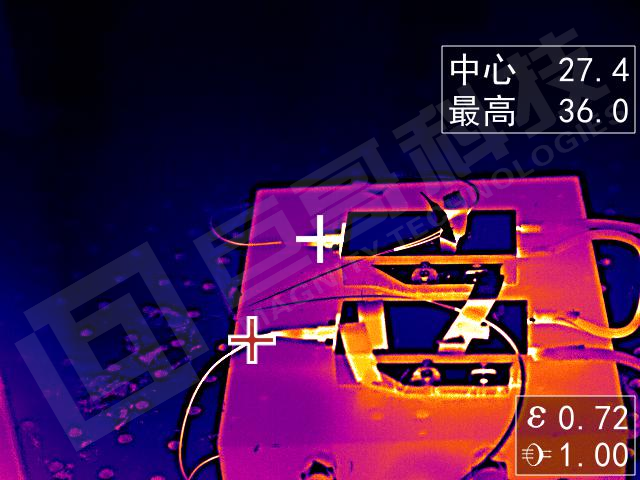

右圖:局部溫度最高
設備老化會導致光纖激光器出現系統故障,老化過后設備出現異常高溫,上圖是使用紅外熱像儀檢測后得到的最高溫圖像及數據。
場景二:泵浦管嘴測試

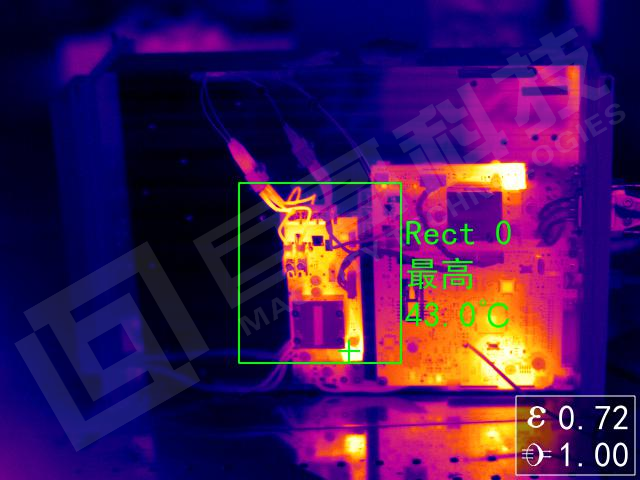

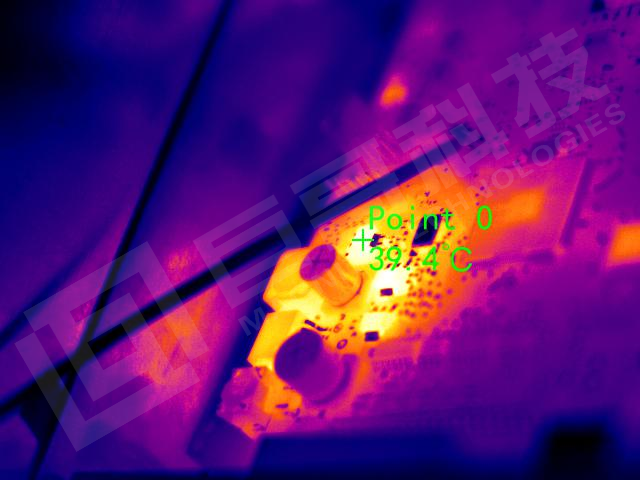

左圖:電子元器件細節

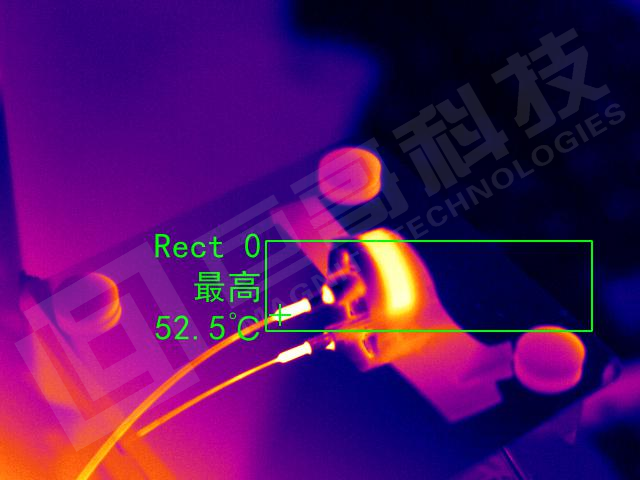

右圖:泵浦管嘴
使用紅外熱像儀檢測電子元器件,可測量出細節處溫度。
場景三:增益光纖部分測試

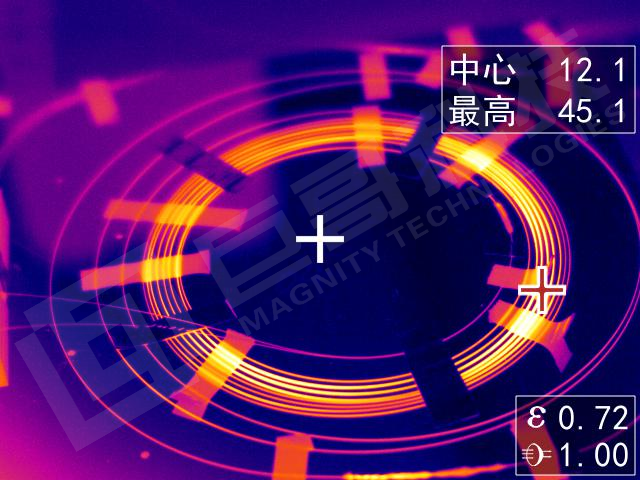

左圖:全局范圍的自動溫度測試

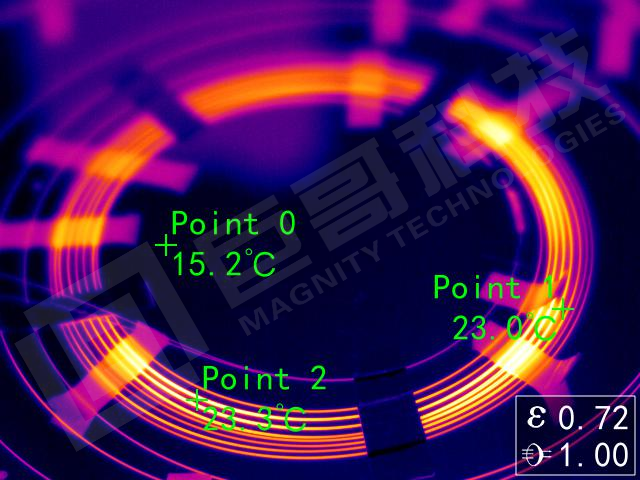

右圖:多點溫度測試
利用熱像儀針對增益光纖部分進行整體熱像測試,可快速鎖定主要發熱區域。
場景四:光纖細節部分測試

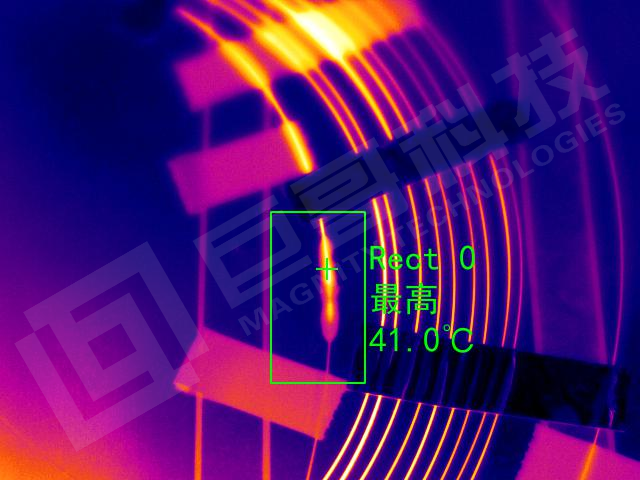

左圖:單根光纖測試
右圖:光纖輸出端帽測試
針對光纖細節的測試,相較于市場上普遍160分辨率的熱像儀,巨哥科技384/640分辨率的熱像儀能觀測到每根光纖具體溫度,更利于增益光纖溫度細節問題分析。
場景五:關鍵熔接點測試

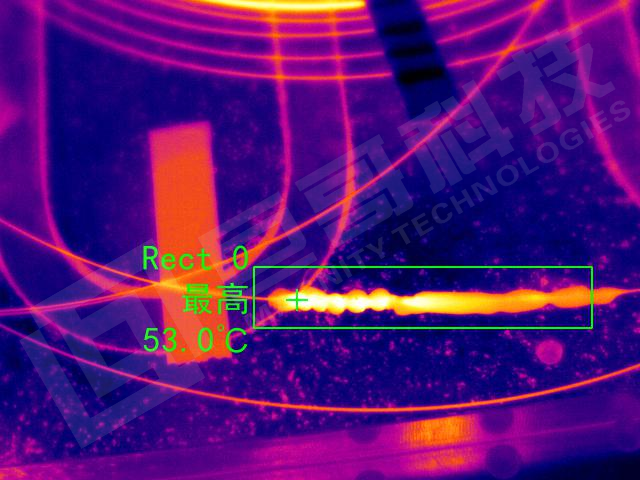

左圖:合束器和增益光纖熔接點

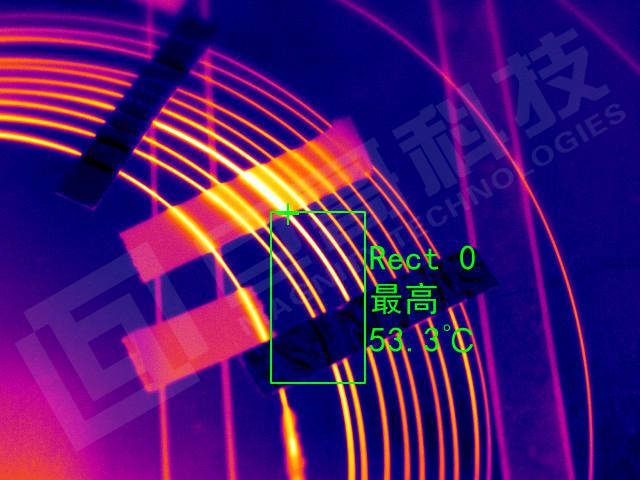

右圖:包層光剝除點
合束器和增益光纖熔接點和包層光剝除點這兩個點一般又稱為低膠、高膠點,光纖熔接過程關鍵點,功率較高時,溫度梯度差異大,使用低分辨率的設備無法測試出真實溫度。
紅外熱像儀介紹

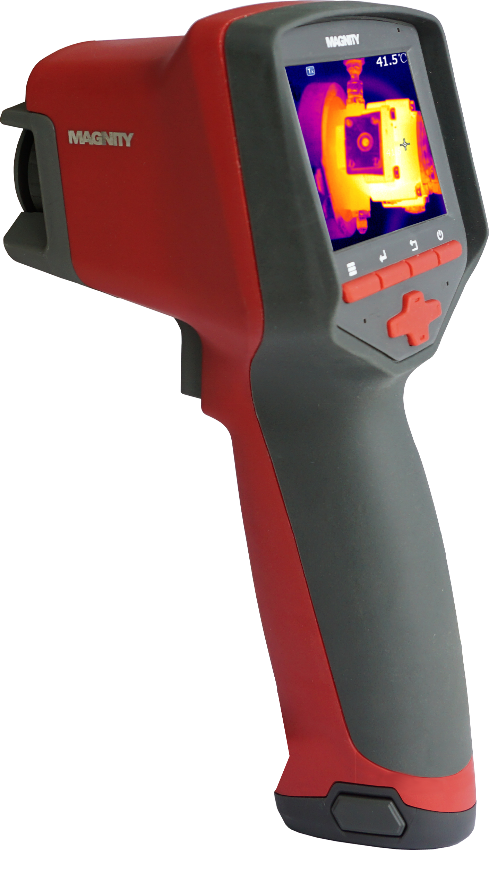

本次檢測所用紅外熱像儀是巨哥科技手持式MAG70紅外熱像儀,具體型號數據如下:
01
25mm鏡頭,-20~150℃
02
探測器類型:非制冷焦平面
03
波長范圍:7.5μm~14μm
04
波長范圍:7.5μm~14μm
05
像素數:640*480
06
幀率:50Hz
07
像元尺寸:17μm
08
可見光相機:500萬像素,視場角62°
09
熱靈敏度:≤0.05℃@30℃
10
測溫精度:±2℃或2%
11
LCD:3.5寸640*480觸摸屏,半反透型(陽光下可見)
12
調焦方式:手動/電動可選
巨哥紅外檢測優勢
1、可做到非接觸式測溫,可大范圍焦距調節,采集畫面所有溫度點。
2、可顯示區域內的最高溫度和中心溫度,并實時顯示對比,方便直觀看到問題點,高效率無盲區地查找問題。
3、可隨意圈定多處測溫區域或測試點。自定義測溫范圍。
4、巨哥科技640*480分辨率紅外熱像儀適合測試局部細節,成像清晰。
5、巨哥科技配備功能優秀的專業分析軟件,可實現溫度數據各方位分析。
