HAMAMATSU 濱松光子，全稱濱松光子學株式會社（Hamamatsu Photonics K.K.），日本全球頂尖光子科技企業，1953 年創立，總部靜岡縣濱松市，是光電子、射線檢測、激光設備領域龍頭廠商，核心產品線，光電倍增管 PMT，光半導體器件，X 射線 / 射線發生裝置，激光器與光學儀器，整機檢測設備。

X 射線 TDI 相機適用于需要高速工作、高靈敏度和廣域高分辨率的內聯用途。

C12300系列大幅提高了線速度，最高可達 144 米/分鐘。通過雙向掃描操作，它能夠有效地捕獲物體并縮短機器周期時間。

特點

快速讀出：50 kHz

高靈敏度：TDI 150 積分步長

雙向掃描操作

12 位輸出的高信噪比

Camera Link 接口

單個電源 (+15 V) 供電

實時暗電流/陰影校正功能

配備幀讀出模式

對移動物體連續成像

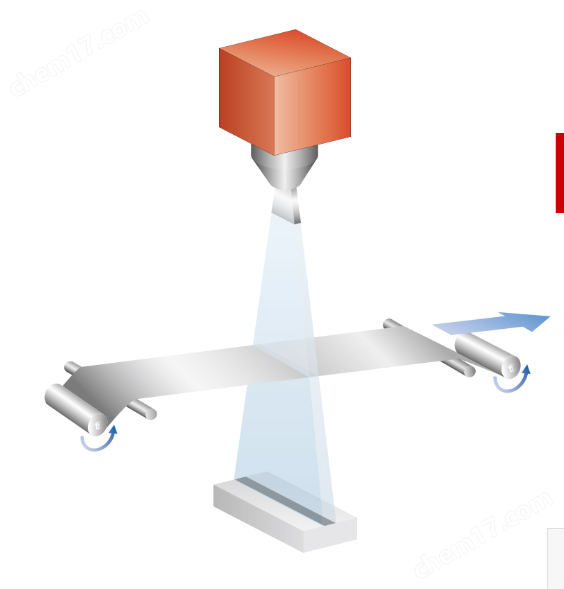

X 射線 TDI 相機可以在移動物體進入掃描范圍時連續在線檢查，而不會停止逐卷送入的物體，例如金屬片和間隔物。以這種方式進行連續檢查意味著這些相機可以應用于高速線路。

授權代理商HAMAMATSU/濱松X 射線 TDI 相機

在不以一定角度引導 X 射線的情況下對物體位置進行成像

使用 2D 傳感器進行 X 射線檢查時，由于入射 X 射線與物體成一定角度，因此有時在 X 射線源的照射中心外的圖像中會發生失真。這需要在每個單獨的圖像捕獲點進行位置調整，以確保準確檢查。而對于 X 射線 TDI 相機，X 射線與流向成直角照射，并且通過整合連續捕獲的圖像來進行成像。因此，可以采集無失真圖像。

授權代理商HAMAMATSU/濱松X 射線 TDI 相機

詳細參數：

類型編號	C12300-121	C12300-321	C12300-321B	C12300-322	C12300-323	C12300-461B
閃爍體	CsI 閃爍體	CsI 閃爍體	CsI 閃爍體	CsI 閃爍體	CsI 閃爍體	CsI 閃爍體
有效的 X 射線管電壓范圍*1	約 25 kV 至 130 kV	約 25 kV 至 130 kV	約 10 kV 至 110 kV	約 25 kV 至 130 kV	約 25 kV 至 180 kV	約 10 kV 至 110 kV
CCD 像素尺寸	48 μm × 48 μm	48 μm × 48 μm	48 μm × 48 μm	48 μm × 48 μm	48 μm × 48 μm	48 μm × 48 μm
像素數	1536（H）× 150（V）	4608（H）× 150（V）	4608（H）× 150（V）	4608（H）× 150（V）	4608（H）× 150（V）	6144（H）× 150（V）
X 射線靈敏度區域	73.728 mm（H）× 7.2 mm（V）	221.1 mm（H）× 7.2 mm（V）	221.1 mm（H）× 7.2 mm（V）	221.1 mm（H）× 7.2 mm（V）	221.1 mm（H）× 7.2 mm（V）	293.4 mm（H）× 7.2 mm（V）*2
線速	0.864 m/min 至 144.0 m/min	0.576 m/min 至 57.6 m/min	0.576 m/min 至 57.6 m/min	0.576 m/min 至 86.4 m/min	0.576 m/min 至 86.4 m/min	0.576 m/min 至 86.4 m/min
TDI 行速率（1×1）	最大 50.0 kHz（144.0 m/min）	最大 20.0 kHz（57.6 m/min）	最大 20.0 kHz（57.6 m/min）	最大 30.0 kHz（86.4 m/min）	最大 30.0 kHz（86.4 m/min）	最大 30.0 kHz（86.4 m/min）
TDI 行速率（Binning2×2）	最大 40.0 kHz（230.4 m/min）	最大 15.0 kHz（86.4 m/min）	最大 15.0 kHz（86.4 m/min）	最大 25.0 kHz（144.0 m/min）	最大 25.0 kHz（144.0 m/min）	最大 25.0 kHz（144.0 m/min）
數字接口	Camera Link	Camera Link	Camera Link	Camera Link	Camera Link	Camera Link
接口 (Camera Link)	基本配置	基本配置	基本配置	基本配置	基本配置	完整配置
數字輸出	12 位	12 位	12 位	12 位	12 位	16 位
電源	直流 +15 V	直流 +15 V	直流 +15 V	直流 +15 V	直流 +15 V	直流 +15 V
用電功耗	約 30 VA	約 45 VA	約 45 VA	約 45 VA	約 45 VA	約 45 VA
操作環境溫度	0 ?C 至 +40 ?C	0 ?C 至 +40 ?C	0 ?C 至 +40 ?C	0 ?C 至 +40 ?C	0 ?C 至 +40 ?C	0 ?C 至 +40 ?C
存儲環境溫度	－10 ℃ 至＋50 ℃	－10 ℃ 至＋50 ℃	－10 ℃ 至＋50 ℃	－10 ℃ 至＋50 ℃	－10 ℃ 至＋50 ℃	－10 ℃ 至＋50 ℃
環境工作/存儲濕度	30 ％至 80 ％（無霧氣現象）	30 ％至 80 ％（無霧氣現象）	30 ％至 80 ％（無霧氣現象）
