（一）歷史溯源：它最初不是用來分析離子的

四極桿的故事始于1953年，德國物理學家Wolfgang Paul設計出一種由四根電極桿組成的裝置。有趣的是，Paul最初的想法并非用它來做質量分析，而是作為一種離子傳輸和聚焦的工具。后來，Todd和March等學者對這一結構進行了深入研究，才將其發展成真正意義上的質量分析器——四極濾質器。

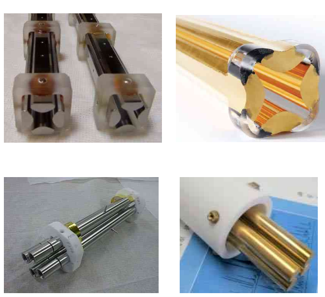

（二）結構與原理：四根桿如何“稱重"？

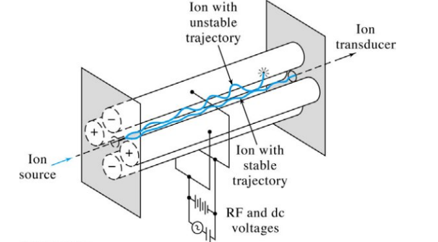

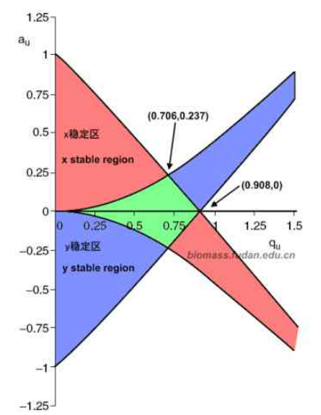

離子從離子源飛出后，沿四極桿的中心軸線進入這個復合電場。此時，離子的運動軌跡變得極其復雜——它在X和Y兩個方向上同時受到交變電場的“推拉"，軌跡是否穩定，取決于離子的質荷比以及所施加的DC和RF值。從數學上看，這個過程由**馬修方程（Mathieu equation）**精確描述：只有當離子的質荷比落在方程的“穩定區"內，它才能以有限振幅的振蕩軌跡順利通過四極桿；其余離子則會因振幅急劇增大而撞上極桿，被“淘汰出局"。

（三）掃描與譜圖：讓離子排隊“過關"

（四）技術特點與應用

四極桿是目前質譜儀中應用最多的質量分析器。其突出優勢在于：掃描速度快，定量重現性好，結構堅固耐用，對真空要求相對溫和（10?3 Pa 級）。但單級四極桿不具備串聯質譜能力，對未知物的深度結構解析能力有限。在環境監測、食品安全、石油化工等需要目標物準確定量的領域，四極桿是主力。便攜式GC-MS也多選用四極桿路線，因為它皮實可靠，能在現場惡劣條件下守住定量底線。

（一）歷史溯源：從捕獲粒子到諾貝爾獎

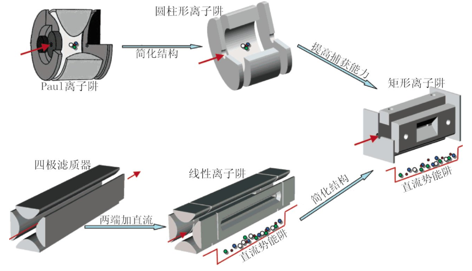

離子阱的概念同樣可追溯到Wolfgang Paul。20世紀中葉，3D離子阱開始出現，后來Paul本人和H.Dehmelt對其進行了關鍵性改進。Paul因其在離子阱領域的開創性貢獻，被授予諾貝爾物理學獎。離子阱質量分析器經歷了離子捕獲、離子存儲、離子掃除三個發展階段，精度和分辨率不斷提升[4]。

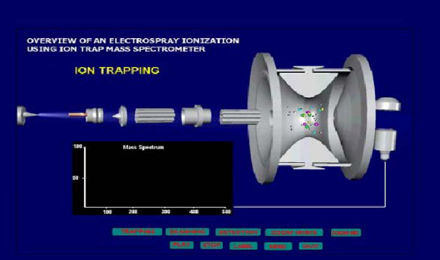

（二）結構與原理：一個帶電的“碗"

（三）質量掃描：把離子一個個“踢"出去

分析階段，逐步增大環形電極上的射頻電壓幅值。隨著RF升高，離子按質荷比從小到大依次變得不穩定——它們的振蕩軌跡越來越大，最終從端蓋電極上的小孔射出，被阱外的檢測器（通常是通道電子倍增器）捕獲。整個過程中，離子先被“存儲"再被“逐出"，因此離子阱是一種時間串聯的分析器。

（四）MS?：一阱多能的魔法

離子阱最獨特的本領，是時間串聯質譜（MS?）。它可以在單一物理阱內完成以下循環：①捕獲所有離子 → ②選出某一特定m/z的母離子，將其余離子踢出 → ③用共振激發方式讓母離子與氦氣碰撞碎裂 → ④對生成的碎片離子進行質量掃描。以上步驟還可以級聯重復（MS3、MS?……），對未知物的結構層層拆解。這種“一阱多能"的特性，讓離子阱在未知毒物鑒定確證、應急等需要現場深度定性的場景中大放異彩。

（五）技術特點與應用

因其結構簡單、理論成熟，3D離子阱是目前GC-MS和LC-MS中常見的質譜類型。它的突出優勢在于：體積小巧、重量輕、耐沖擊，是便攜式質譜儀的主流技術路線之一。阱體可小至毫米級，真空要求也比較寬松，非常有利于手持化。但離子阱內存儲離子的數量有限，空間電荷效應會制約其動態范圍，定量分析對操作條件的要求比四極桿更苛刻。

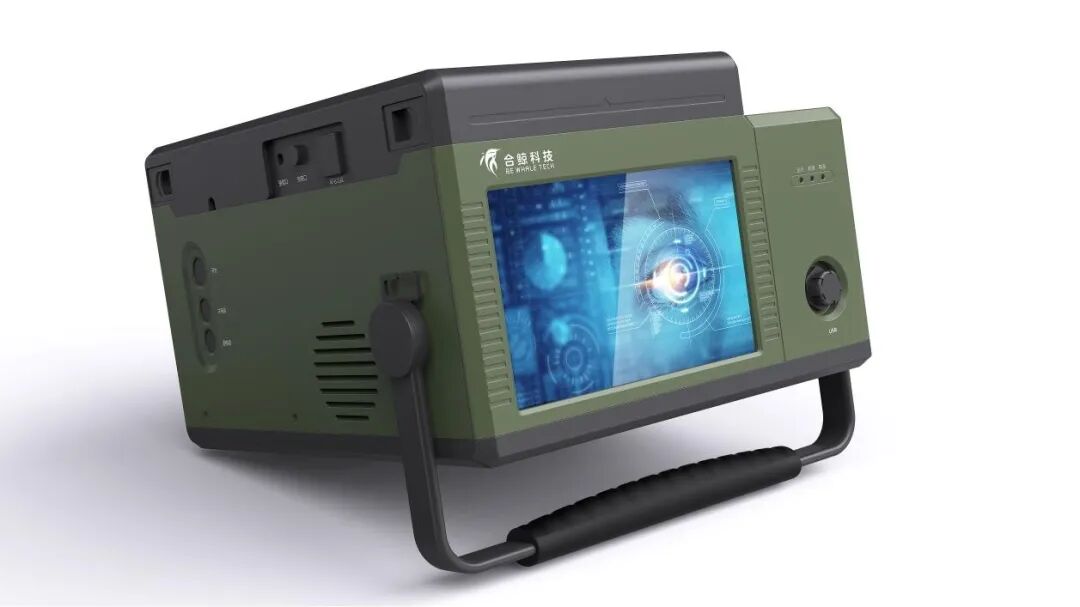

北京合鯨科技目前在積極布局離子阱技術，作為其四極桿產品線的補充，未來將推出面向現場深度定性需求的小型化新品。

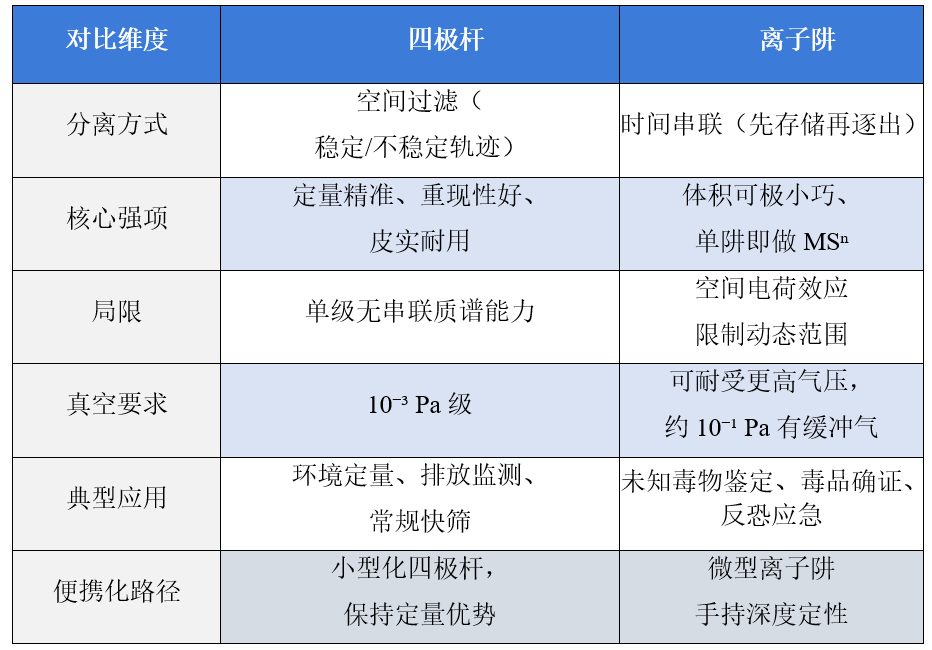

理想的質量分析器不存在。四極桿和離子阱，本質上是面對不同應用場景的兩種工程取舍：

在實際選擇中，要定量準確就傾向四極桿，要做未知物深度確證就傾向離子阱。正因如此，行業內不少廠商正在同時布局兩條路線，以覆蓋更完整的現場應用場景。

從Paul的四極桿雛形，到今天便攜儀器里的微型離子阱，質量分析器的進化史，是一部人類在微小空間內精細操控離子運動的智慧史。理解它們的取舍與平衡，便能讀懂一臺質譜儀的設計靈魂。
