在顯微成像的世界里，物鏡是決定成像質量的核心“鏡頭”。自19世紀恩斯特·阿貝為蔡司公司計算出理論顯微鏡物鏡以來，物鏡的設計便從一門手藝變?yōu)橐婚T精密的科學。如今，為了將不可見變?yōu)榭梢姡沂緩奈⒂^到納米的萬千世界，科學家們發明出了特性各異的物鏡，但其核心的設計邏輯都圍繞幾個關鍵維度展開。理解這些核心分類維度，是駕馭復雜顯微技術、獲得理想圖像的關鍵一步。

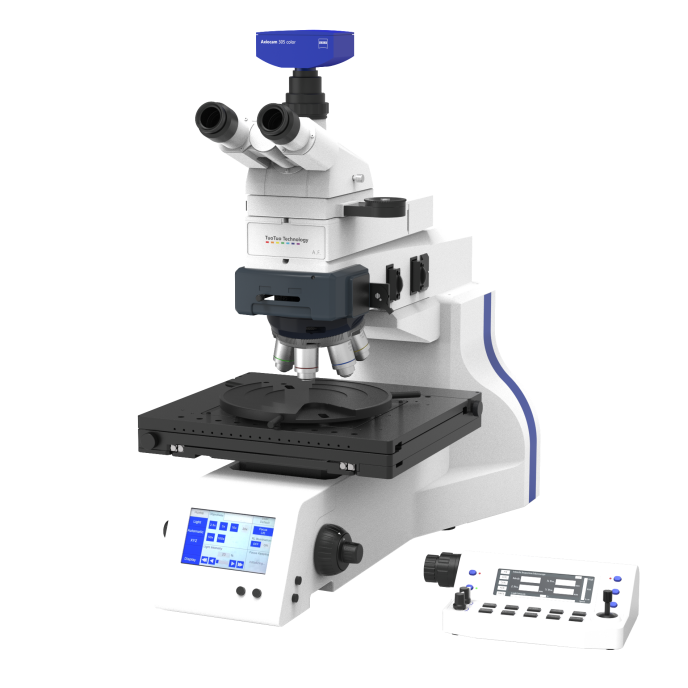

托托科技Miracle Inspection半導體檢測顯微鏡（搭配zeiss物鏡）照片

一、 按浸沒介質分類：打破空氣的桎梏

浸沒介質，指的是物鏡前透鏡與樣本蓋玻片之間填充的介質。這是提升物鏡性能最直接、最關鍵的物理手段之一，其核心目的在于提高數值孔徑。

1. 核心原理

數值孔徑是決定物鏡分辨率和集光能力的根本參數，其公式為NA = n × sinα，其中n是物鏡前透鏡與樣本之間介質的折射率，α是物鏡孔徑角的一半。在空氣中（n≈1），NA的理論上限被限制在1.0以下。通過使用高折射率的浸沒介質（如香柏油n≈1.5），可以顯著提升NA值，從而獲得更高的分辨率和更明亮的圖像。

2. 主要類型與特點

油、水和空氣在高折射率樣品中的光路路徑

圖片來源：《Methods in Cell Biology Chapter 2-Practical considerations of objective lenses for application in cell biology》

干式物鏡：物鏡與樣本之間為空氣。結構簡單，使用便捷，適用于觀察任何無需浸沒介質的樣本，尤其是涂片、組織切片等。其NA通常較低（常用于中低倍率）。

油浸物鏡：使用專用浸沒油（折射率通常為1.515-1.518）作為介質。其折射率與玻璃蓋玻片（n≈1.52）非常匹配，能限度消除透鏡-蓋玻片-樣本之間的界面折射，獲得NA（可達1.4以上）和分辨率，是觀察細胞器、細菌等亞微米結構的選擇。

水浸物鏡：使用水或?qū)Ｓ盟芤海╪≈1.33）作為介質。其折射率更接近活細胞或生物組織的內部環境。在觀察活體樣本或進行生理學實驗時，水浸能有效減少因介質折射率不匹配引起的球面像差，特別適用于活細胞成像、腦片研究等需要長工作距離和優異光學性能的場景。

二、 按色差校正能力分類

白光由不同波長的光組成，而玻璃透鏡對不同波長光的折射率不同，這導致藍光、綠光、紅光等無法聚焦于同一點，從而在圖像邊緣產生彩色鑲邊，此即色差。色差校正水平是衡量物鏡光學品質的核心指標，直接決定了多色成像的精準度。

色差原理示意圖

1. 核心原理：多波長共焦點

色差校正的核心技術在于使用不同色散特性的光學玻璃（如燧石玻璃、氟化鈣晶體）組合成復合透鏡組，通過精密的數學設計，讓特定波長的光盡可能匯聚到同一個焦平面上。

2. 主要類型

消色差物鏡(左)、半復消色差物鏡(中)、復消色差物鏡(右)結構示意圖

消色差物鏡(Achromatic)：這是常見的校正等級。它主要對紅光和藍光兩種色光進行校正，使其在綠色光（人眼最敏感）的焦面附近重合。它在可見光中心波段成像良好，但在光譜兩端（深藍、深紅）仍存在可察覺的色差，適用于常規的明場、相差觀察。

半復消色差物鏡(Fluorite/Semi-Apochromatic)：在消色差的基礎上，進一步優化了對藍紫光的校正，并對二到三種波長進行了更好的共焦校正。其色差校正水平、透光率和圖像對比度均優于消色差物鏡，是多色熒光成像的性價比之選。

復消色差物鏡(Apochromatic)：當前色差校正。它能在從紫外到近紅外的極寬光譜范圍內，對不同波長的光進行共焦校正。這使其在多色熒光、尤其是需要精確共定位的研究，同時也是共聚焦、超分辨顯微術等成像技術的標配。

三、 按像場平坦度分類：追求全視野的清晰

在早期物鏡中，由于光學設計的局限，清晰的成像面往往是一個球面而非平面。這意味著當圖像中心聚焦清晰時，邊緣會變得模糊，這種現象稱為場曲。

1. 核心原理：消除場曲

平場校正的目的，就是通過復雜的光學設計，將這個清晰的成像面“拉直”成為一個平面。這樣，在整個目鏡或相機傳感器看到的圓形視場范圍內，中心和邊緣可以同時保持清晰對焦。

場曲現象（左）和平場校正（右）示意圖

2. 主要類型

平場物鏡：現代科研級顯微鏡的標配。其光學設計確保了從中心到邊緣的廣大區域內都具有均勻的清晰度和分辨率。這對于數碼成像、圖像分析和定量研究至關重要，因?yàn)槿魏芜吘壍哪：紩?huì)導致信息丟失或測量誤差。

20倍多浸沒介質平場復消色差物鏡結構解析與規格參數示意圖

圖片來源：zeiss-campus.magnet.fsu.edu/articles/basics/objectives.html

現在，平場特性常與其他校正等級結合，形成如Plan Achromat（平場消色差）、Plan Apochromat（平場復消色差）等特殊物鏡，這意味著該物鏡同時具備了優秀的色差校正和全視場清晰度。

四、 按特殊觀察功能分類：賦予光線“魔法”

為了觀察透明、未染色的樣本，或凸顯特定樣本結構（如晶體、纖維），顯微鏡學家發展出了多種特殊的成像對比度技術。而為這些技術專門優化設計的物鏡，便是特殊功能物鏡。

1. 核心原理：操控光波的屬性
這些技術不再僅僅依賴光強的吸收（染色），而是通過巧妙地利用光波的相位、干涉、偏振、熒光等物理屬性來生成對比度。

2. 主要類型與原理

相襯物鏡：內部裝有相位環，與聚光鏡的環狀光闌配合使用。它將透明樣本引起的不可見相位差，轉換為肉眼可見的明暗反差，是觀察活細胞、微生物工具。

微分干涉差物鏡：通常標有“DIC”。它利用偏振光產生兩束有微小相位差的相干光，經樣本后發生干涉，能將樣本中折射率的微小梯度渲染成具有鮮明三維浮雕感的圖像，細節分辨能力。

偏光物鏡：專為偏光顯微鏡設計，透鏡本身經過特殊處理以減少內部應力，并確保其光學元件不改變?nèi)肷涔獾钠駹顟B(tài)。用于觀察具有雙折射特性的物質，如晶體、纖維、骨骼等。

熒光專用物鏡：并非指一種獨立的物鏡結構，而是強調對高透光率和低自發熒光的追求。它們采用特殊鍍膜和低熒光玻璃，旨在透過激發光并收集微弱的熒光信號，同時最小化物鏡自身產生的背景噪聲。

Miracle Inspection半導體檢測顯微鏡

Miracle Inspection半導體檢測顯微鏡整合蔡司ICCS光學系統，并可靈活選配專為工業檢測優化的Zeiss EC Epiplan系列物鏡。無論是需要長工作距離與增強對比度的常規觀察，還是要求復消色差、高數值孔徑以獲得分辨率和色彩保真的精密分析，均可提供匹配方案。

結合明場、暗場、DIC、偏光及熒光等多種觀察方式，確保您能以成像效果檢測晶圓與半導體器件。設備同時具備自動對焦、景深融合、大圖拼接及激光缺陷標記功能，為半導體、面板顯示及光伏領域提供自動化的檢測方案。

正是這些基于不同物理原理和精密光學設計制造出的物鏡，共同支撐起現代顯微技術的多元應用場景。無論是觀察活細胞的生命活動，還是檢測晶圓的納米級缺陷，它們將理論上的分辨率和對比度，轉化為真實、可靠且可解析的圖像與數據，成為連接樣本與科學認知之間的技術載體。理解它們，從而在面對千變?nèi)f化的樣本與科學問題時，做出最明智的選擇。
