技術解析：拉伸疲勞試驗機工作原理與使用說明
一、概述
拉伸疲勞試驗機是材料力學性能測試領域的關鍵設備，主要用于測定金屬、非金屬及復合材料在循環拉伸載荷作用下的疲勞壽命和抗疲勞性能。在航空、汽車、機械制造等工業領域，多數結構件在實際服役中承受的是交變載荷而非靜態載荷，因此拉伸疲勞試驗所獲得的數據對于工程設計、材料選型和壽命預測具有不可替代的參考價值。本文將從工作原理、系統構成、操作流程及注意事項等維度，對該類設備進行系統性的技術解析。
二、工作原理
拉伸疲勞試驗機的核心工作原理建立在應力控制或應變控制的周期性加載機制之上。設備通過驅動系統對被測試樣施加一個沿軸向循環變化的拉伸力，使試樣內部產生周期性交變應力場，從而模擬材料在實際使用中所承受的循環載荷工況。
從力學控制層面分析，試驗機通常采用閉環伺服控制系統實現精確加載。系統將設定的波形信號(通常為正弦波、三角波或方波)與傳感器實時反饋的力值信號進行比較，經由PID等控制算法運算后，向執行機構輸出校正指令，形成閉環調節回路。這種控制架構確保了在整個試驗周期內，實際加載波形能夠嚴格跟隨目標波形，加載精度通常可優于示值的±0.5%。
在疲勞試驗的經典理論框架下，試樣所承受的循環應力可用以下特征參數描述：最大應力σ_max、最小應力σ_min、應力幅σ_a=(σ_max-σ_min)/2、平均應力σ_m=(σ_max+σ_min)/2以及應力比R=σ_min/σ_max。根據不同試驗?zāi)康模僮魅藛T可設定不同的R值或平均應力水平，以模擬拉-拉疲勞(R>0)、拉-壓疲勞(R<0)或?qū)ΨQ循環(R=-1)等不同工況。
試驗過程中，控制系統持續記錄循環次數與對應的應力、應變數據。當試樣發生疲勞斷裂時，系統自動記錄最終循環次數，即該應力水平下的疲勞壽命。通過在不同應力水平下進行多組試驗，可獲得材料的S-N曲線(應力-壽命曲線)，從而建立應力水平與疲勞壽命之間的定量關系。

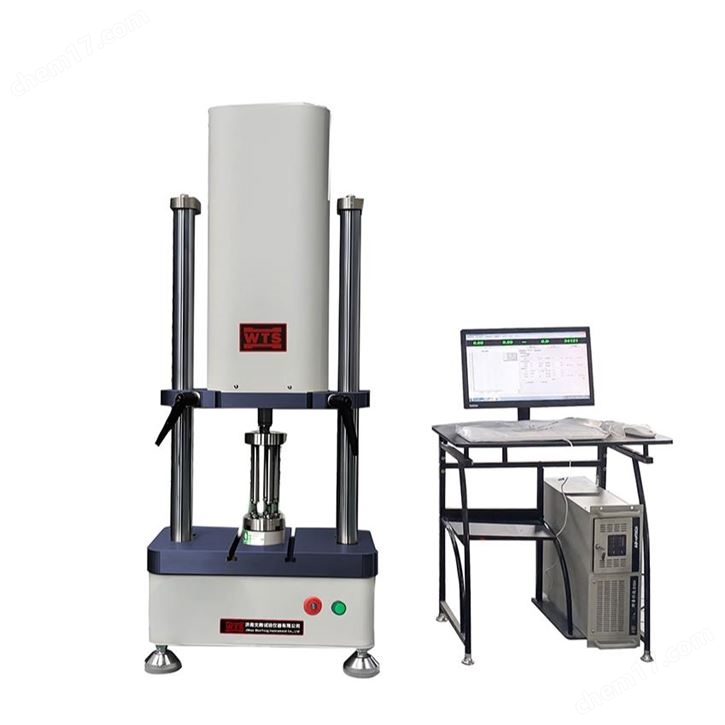

三、系統構成
一套完整的拉伸疲勞試驗機主要由以下幾個功能模塊構成：
(1)加載框架
加載框架是試驗機的骨架結構，通常采用雙柱或四柱式設計，由高強度合金鋼制成，具備高剛性和抗變形能力。框架的剛度直接影響試驗過程中的對中精度和載荷傳遞效率。上橫梁與工作臺之間形成封閉的加載空間，通過精密加工的導向柱保證加載軸線的垂直度和同軸度，這對于拉伸疲勞試驗尤為關鍵——任何偏心加載都將引入彎曲應力，嚴重干擾試驗結果的準確性。
(2)驅動與傳動系統
對于電液伺服型設備，驅動系統的核心部件為伺服閥和液壓作動缸。伺服閥根據控制信號調節液壓油的流量和方向，驅動作動缸活塞往復運動，實現對試樣的加載。對于電動型設備，則采用伺服電機配合精密滾珠絲杠或直線電機實現驅動。兩種技術路線各有優劣：電液伺服系統在大噸位、高頻加載場景中占據優勢，而全電動系統在精度、能效和潔凈度方面表現更為突出。
(3)測控系統
測控系統是試驗機的“大腦”，由控制器、力傳感器、位移傳感器、應變測量裝置及配套電子元件組成。力傳感器通常安裝在作動缸或橫梁上，采用應變片式或壓電式原理，負責實時檢測施加在試樣上的載荷。位移傳感器用于測量作動缸的位移或試樣標距段的變形量。對于高精度試驗需求，通常還需要配備引伸計，直接夾持在試樣標距段上測量真實應變，以排除系統柔度帶來的誤差。
(4)液壓源與冷卻系統
對于電液伺服設備，液壓源是不可少的輔助單元，提供穩定壓力和流量的液壓油。液壓源通常配備油泵、蓄能器、過濾器和冷卻裝置。由于長時間高頻試驗會產生大量熱量，冷卻系統(水冷或風冷)對于維持油溫穩定、保證系統長時間可靠運行具有重要意義。
(5)安全防護裝置
疲勞試驗，尤其是高頻試驗中，試樣斷裂時釋放的能量巨大，斷裂碎片可能高速飛出。因此，試驗機必須配備透明的防護罩或防護門，并設置緊急停機按鈕、過載保護、超行程保護等多重安全聯鎖機制。
四、操作使用說明
4.1試驗準備
操作前的準備工作直接關系到試驗數據的有效性和設備的安全性。首先應根據試驗標準(如GB/T3075、ASTME466等)制備標準試樣，試樣尺寸、表面粗糙度和同軸度必須滿足規范要求——表面加工痕跡、劃傷或殘余應力都可能成為疲勞裂紋的萌生源，顯著影響試驗結果。其次，檢查液壓源油位、油溫及冷卻水狀態，確保所有安全裝置功能正常。最后，根據試驗載荷范圍選用量程合適的力傳感器，傳感器的額定載荷一般建議為預期最大載荷的50%～80%。
4.2試樣安裝
試樣安裝是操作中最關鍵的步驟之一。將試樣兩端分別夾持于上、下夾具中，注意夾持長度應符合設計要求，避免夾持過短導致滑脫或夾持過長影響標距段受力。安裝過程中應利用對中調整工具確保試樣軸線與加載軸線重合。對于帶引伸計的試驗，須在試樣標距段上精確安裝引伸計，并調整其夾持力至適當程度——過緊可能損傷試樣表面，過松則可能在振動中滑脫。
4.3參數設定與控制模式選擇
通過控制軟件設定試驗參數，包括波形類型、加載頻率、應力比或平均應力、最大應力或最大力值等。在正式試驗開始前，建議以較低的頻率進行數次手動加載，確認系統響應正常、試樣安裝牢固且無異常振動或噪音。
4.4試驗執行與監控
啟動試驗后，系統按設定參數自動執行循環加載。操作人員應持續監控關鍵運行參數——實時載荷波形、循環次數、試樣溫度等。尤其注意高頻試驗中試樣可能因內耗發熱導致溫升，過高的溫度會改變材料性能，必要時可采用吹風冷卻或間歇試驗方式控制溫升。試驗持續至試樣斷裂或達到設定的終止循環次數(稱為越限試樣，run-outspecimen)。
4.5數據處理與設備維護
試驗結束后，系統自動保存載荷-循環次數曲線及斷裂循環次數。操作人員需記錄斷口位置和斷裂特征，清理斷屑和油污。對于液壓系統，試驗后應關閉主電源并泄壓。定期維護工作包括：力傳感器和引伸計的年檢校準、液壓油的定期過濾與更換、冷卻系統管路的檢查，以及各運動部件的潤滑與緊固。
五、常見問題與注意事項
拉伸疲勞試驗中常見的異常現象包括：加載波形失真(通常提示伺服閥響應異常或油壓不足)、試樣在夾具根部斷裂而非標距段內(通常由夾具對中不良或夾持應力集中引起)、以及試驗中途非正常停機(可能由傳感器超量程、過載保護觸發或液壓系統故障導致)。
操作中的核心安全原則是：高頻疲勞試驗期間嚴禁在防護罩開啟狀態下接近試樣。此外，疲勞裂紋萌生和擴展具有統計分散性，同一應力水平下的多組試驗結果可能呈現明顯離散，因此每組工況通常建議至少進行3～5次有效試驗以獲得統計可信的數據。對于長壽命疲勞試驗(超過10?循環)，合理利用共振式高頻試驗機可大幅縮短試驗周期，但必須注意共振條件下的應力控制和試樣溫升問題。
六、結語
拉伸疲勞試驗機作為材料疲勞性能評價的核心裝備，其技術原理涉及機械設計、自動控制、信號處理和材料力學等多學科知識的綜合應用。正確理解其閉環控制原理、規范執行操作流程、注重試樣制備和安裝細節，是獲取準確可靠疲勞數據的基本前提。隨著電力電子技術和數字控制技術的不斷進步，當代疲勞試驗系統正朝著更高頻率、更高精度和更高自動化程度的方向持續發展，為工程材料的疲勞研究與壽命評估提供越來越強的技術支撐。
