電子源與電子槍

電子源，一般叫做電子槍（Electron Gun），是一個電子光學系統，用于產生一定形狀，往一定方向投射的電子束。對于電子顯微鏡來說，電子源極其重要，了解不同電子源的基本功能和優缺點，對于理解電子光學系統至關重要。

三種電子源

根據發射的不同，常用的電子源有三種：

熱發射電子源(Thermionic Emission, TE)：利用熱能克服材料表面的逸出功（work   function），使得電子從加熱的金屬材料中逸出。

熱場發射電子源（Thermally assisted Field Emission，TFE）：也稱為肖特基發射電子源 (Schottky Emission, SE)，它結合了熱發射和場發射的特性。電子源表面加熱至較高溫度，同時加上外部電場來增強電子的逸出能力。

冷場發射電子源（Cold Field Emission，CFE）：通常簡稱場發射電子源(Field Emission, FE)，它基于場發射效應，通過施加非常強的電場（幾千伏/厘米）來拉伸材料表面的電子，促使它們逸出。

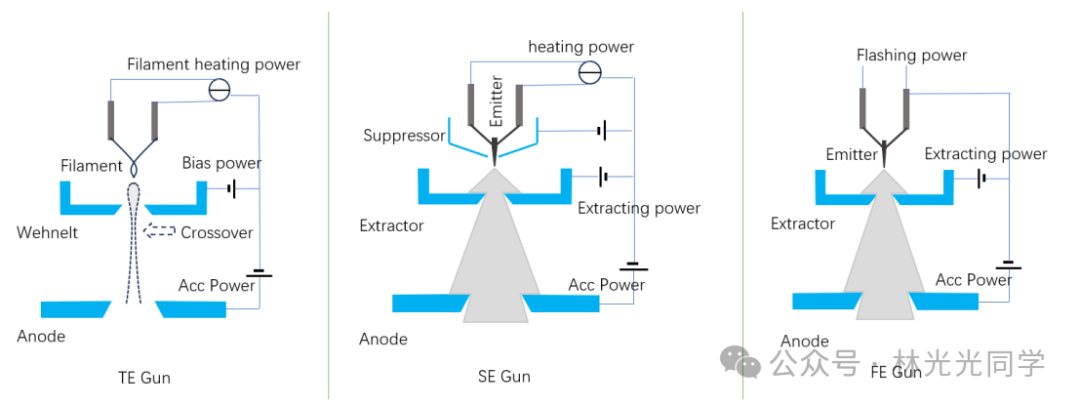

不同電子源的簡單模型

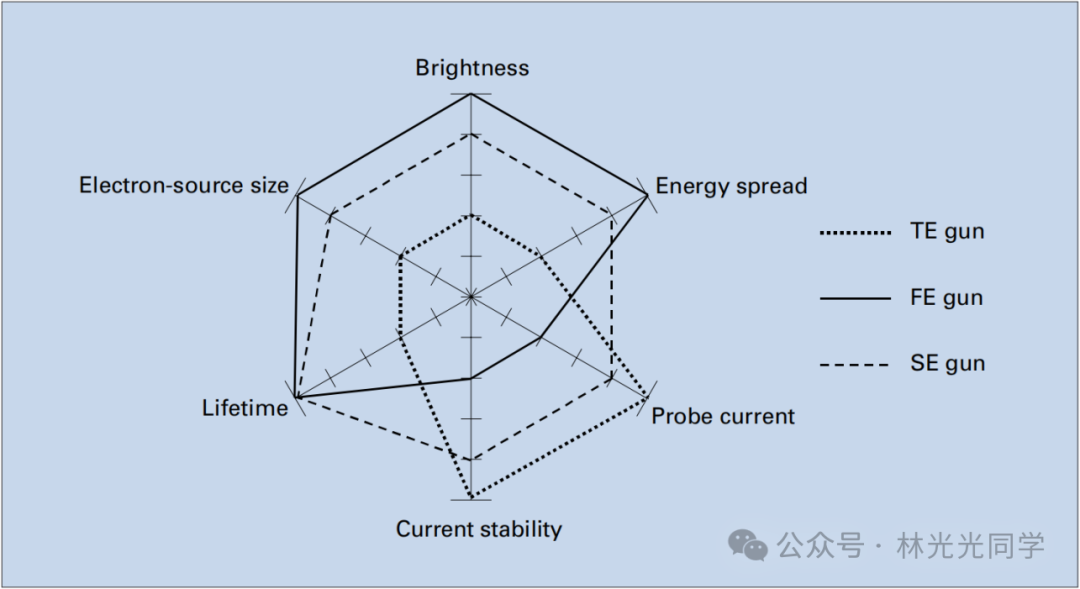

三種電子源的比較

特性參數：

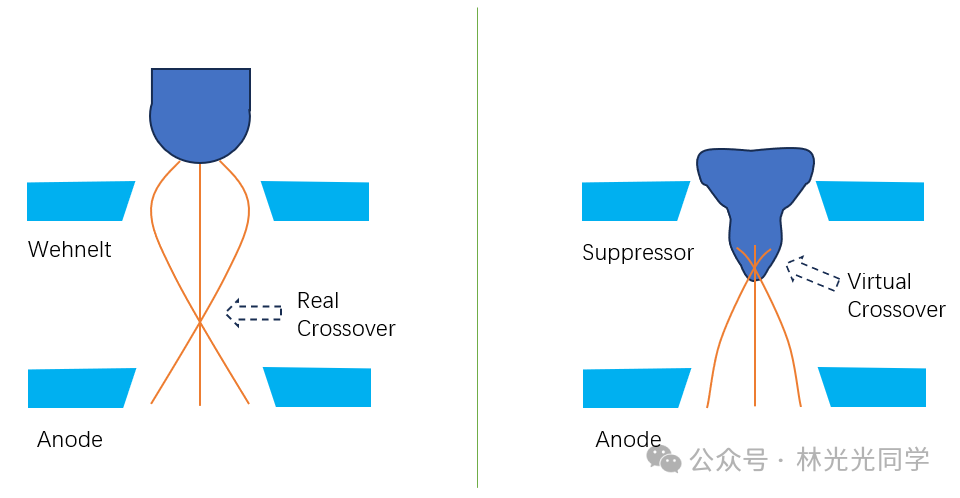

概念-Crossover與Virtual source

對于場發射電子源，電子束的行為就像是從一個直徑為5至10納米的源點發出，這個點被稱為虛擬源（Virtual source，或者 Virtual Crossover）。注意區分其不同于熱發射時的Real Crossover，Corssover處會有比較強的空間電荷效應。基于這個，電子源可以分為：交叉槍、層流槍。

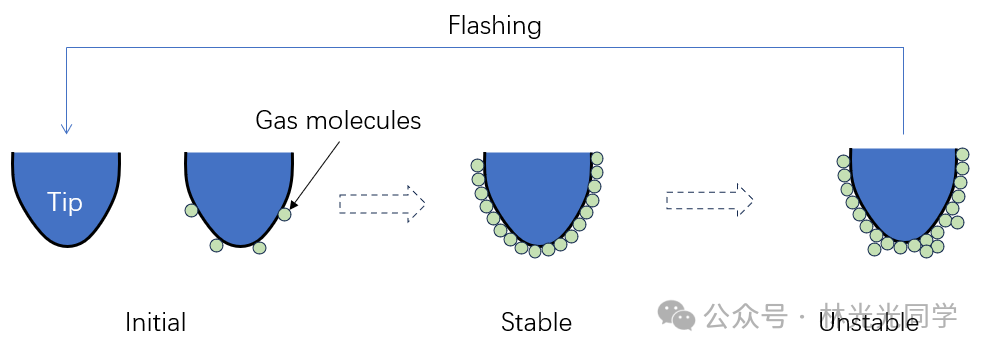

概念-Flashing

對于冷場發射電子槍，其槍尖通常由鎢單晶制成（半徑僅幾個納米），在使用過程中，表面容易被殘留氣體分子或其他污染物覆蓋，這會降低發射穩定性。

通過Flashing（閃爍）過程，可將瞬時加熱到較高溫度（通常為1800–2500 K），以燒掉或揮發掉附著在表面的污染物。清潔后的能夠恢復其高效的電子發射性能。

注：根據設備使用頻率和環境條件，Flashing 的頻率可從幾小時到幾天不等。Flashing的溫度和時間控制也比較關鍵：溫度過高可能導致形狀改變或熔化，影響發射性能；溫度過低或時間過短可能無法清除污染（冷場發射電鏡提供專門的Flashing操作，需要關閉HV的情況下進行）。

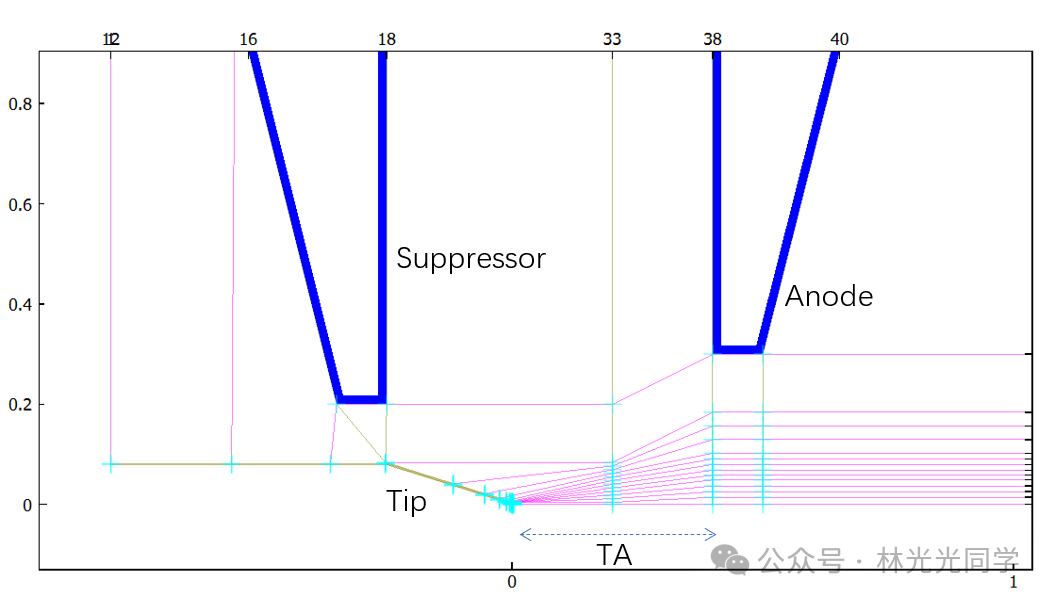

概念-TA

TA值（tip-anode） 。TA值指的是電子源（如鎢燈絲或肖特基源）與陽極之間的距離。 在場發射電子槍和肖特基電子槍中，非常關鍵，對電子束的形成、加速和最終的成像質量有顯著影響。

概念-亮度(Brightness)

電子槍的亮度是指單位時間內，從電子槍發射的電子束通過單位面積并朝特定方向傳播的電子數量。亮度的單位用“A/cm2·sr”表示，表示單位立體角下的電流密度。

其中：

I：通過電子槍的電流（單位：安培），

A：電子束通過的面積（單位：平方厘米），

Ω：電子束的立體角（單位：球面度，sr），即電子束在空間中占據的角度范圍。

其他

材料考慮，一個理想陰極（Cathode），追求：

• 材料逸出功低

• 發射電流密度大

• 工作溫度低

• 在陰極工作溫度下材料蒸發小

• 抗離子轟擊及抗中毒性好

• 壽命長

從電子光學系統方面需求：

• 虛源盡可能小

• 亮度高
