上海珩哲TELCO傳感器LR-110L-AP38-15和LT-110L-AP38-15的區別和共同點

LR-110L-AP38-15和LT-110L-AP38-15是丹麥TELCO旗下的分體遠程對射式光電探頭，歸屬于110系列遠程傳感模組，必須配對搭配PA、MPA系列外置放大器才可完成信號輸出，硬件殼體、機械尺寸、防護等級、線纜規格高度統一，核心區別集中在內部光電芯片、光路功能、接線定義、指示燈作用、現場調試邏輯。本文主要匹配拆分通用共性、逐項差異化參數、接線結構、工作邏輯、故障檢修、選型配套六大板塊說明。TELCO品牌的傳感器、放大器、光幕產品有優勢，部分型號現貨。

公司新合作模式：

1. 提供歐洲郵箱，自行國外詢價；

2. 郵箱數量有限，先到先得。

優勢：

成單率更高，要折扣下單更方便自由。

一、兩款產品全部通用一致參數

1. 殼體結構參數

- 殼體標識：AP代表Φ10圓柱形聚碳酸酯外殼，鏡頭為PC聚碳酸酯材質；整機直徑10mm，安裝螺紋配套標準M10固定螺母，本體長度38mm。

- 防護等級：整機密封IP67，可抵御粉塵侵入、短時浸水，適配潮濕車間、戶外柜體場景。

- 機械耐受：振動耐受10~55Hz、振幅0.5mm；抗沖擊強度30g，工業流水線、起重設備振動環境穩定運行。

- 外觀標識：殼體均印制TELCO原廠logo，尾部自帶狀態指示燈窗口，型號印刷格式一致。

2. 線纜配置參數

- 型號后綴15：兩款統一標配15米長度PVC護套電纜，線纜外徑4mm。

- 線纜彎折標準：最小彎折半徑固定45mm，現場布線不可小于該數值避免內部芯線斷裂。

- 線纜阻燃等級：PVC線纜符合工業阻燃標準，耐油污、耐化工揮發氣體腐蝕。

3. 環境與光學基礎參數

- 工作溫度區間：-25℃~+65℃；存儲溫度-40℃~+80℃，高低溫倉儲不會造成器件失效。

- 強光抗干擾能力：20°入射角下抗環境光＞100000lux，可在太陽光直射、大功率廠房照明下無誤觸發。

- 標準對射檢測距離：配對使用最大檢測距離40m，光學基準鏡頭規格均為38標準光學模組。

- 光學介質：統一采用880nm紅外調制光源，調制波形由放大器統一管控，規避普通紅外光干擾問題。

4. 認證與使用壽命

- 合規認證：CE、UKCA、RoHS工業認證齊全，國內工控項目可直接用于設備整機認證。

- 器件壽命：紅外發光管、接收三極管均為固態元器件，MTBF平均時長超10萬小時。

- 安裝方式：采用螺母鎖緊式穿墻安裝，兩款安裝開孔尺寸、固定配件通用互換。

5. 型號字段釋義重合部分

110=標準長距分體傳感系列；L=自帶狀態監測指示燈；AP=塑料圓柱殼體；38=光學鏡頭規格；15=15米出廠線纜。

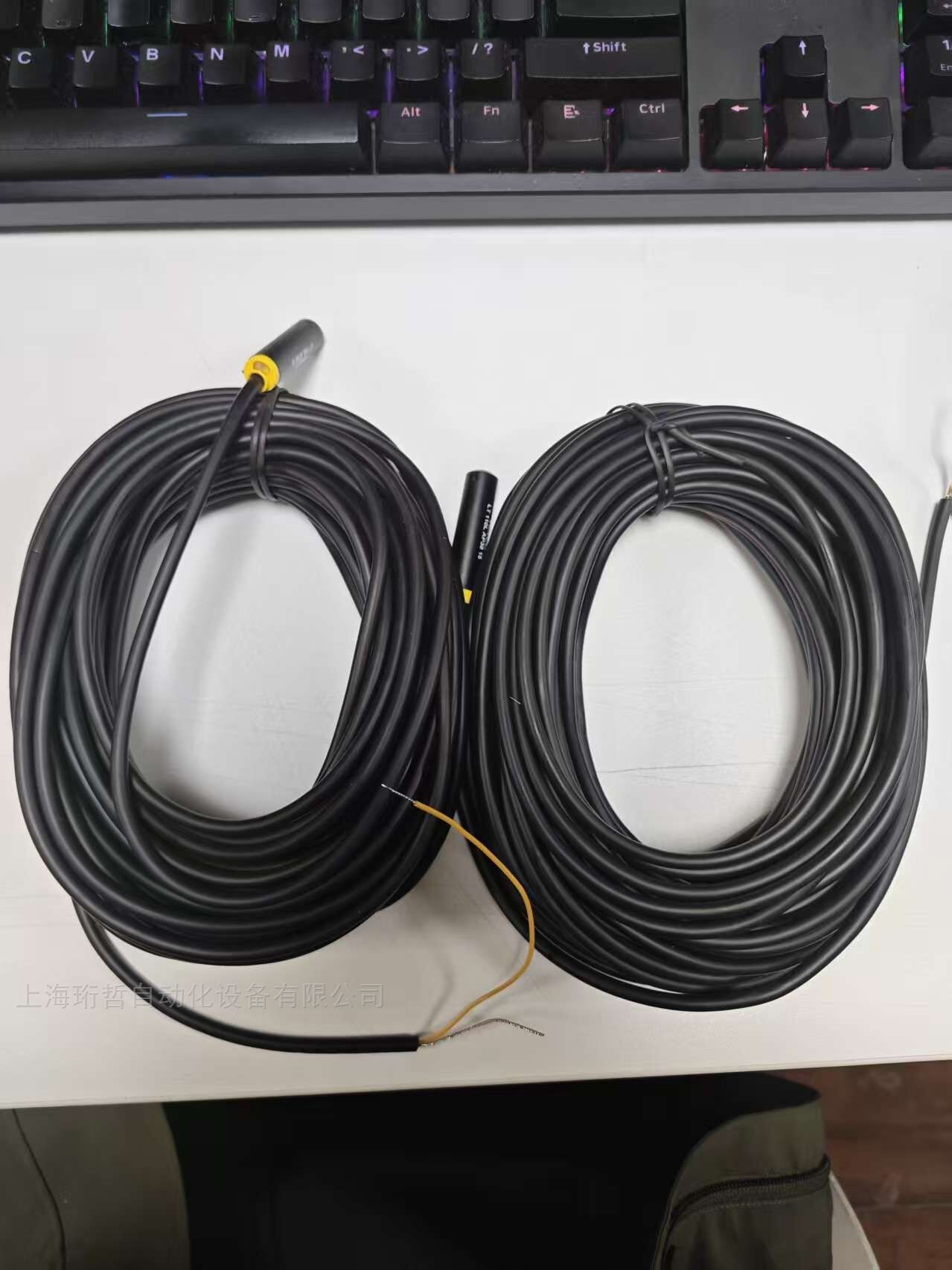

上海珩哲TELCO傳感器LR-110L-AP38-15和LT-110L-AP38-15的區別和共同點

 二、內部元器件與核心功能本質區別

 LT-110L-AP38-15（發射端，Light Transmitter）

1. 內置元器件：搭載GaAlAs砷化鋁鎵紅外發射二極管，功能為持續向外發射調制平行紅外光束。

2. 光束發散角度：發射光束擴散角±5°，保證遠距離照射時光斑覆蓋接收探頭受光面。

3. 指示燈功能：發射工作狀態指示燈，放大器供電正常、發射管工作時常亮，斷電熄滅。

4. 器件屬性：僅負責光信號輸出，無光電信號轉換功能，無法獨立采集光路通斷狀態。

 LR-110L-AP38-15（接收端，Light Receiver）

1. 內置元器件：內置硅基NPN光敏三極管，負責捕獲對面發射端紅外光，并將光信號轉化為微弱模擬電信號。

2. 光束接收角度：接收視場角±3°，接收靈敏度集中，降低周邊雜散光誤接收概率。

3. 指示燈功能：電源通電指示燈，探頭供電正常即常亮，僅反饋?zhàn)陨砉╇姞顟B(tài)，不代表光路導通。

4. 器件屬性：光電轉換單元，把光強弱變化轉為電信號，傳輸至放大器完成放大、開關量輸出。

 三、線纜芯線排布與接線端子定義區別

 LT-110L-AP38-15發射探頭

1. 線纜芯線規格：2芯0.25mm2導體線纜，紅線為信號供電線、黑線為公共地線。

2. 接線對接規則：兩根線纜直接接入放大器發射端子供電回路，僅獲取工作電壓驅動紅外管發光。

3. 屏蔽處理：線纜無獨立屏蔽芯線，依靠外層PVC護套實現基礎抗電磁干擾。

LR-110L-AP38-15接收探頭

1. 線纜芯線規格：2根0.25mm2信號線+獨立屏蔽地線，一共三線結構，黃色信號線、屏蔽層接地。

2. 接線對接規則：信號線傳輸光電感應微弱電流，屏蔽層必須接入放大器接地端，消除變頻器、電機電磁干擾。

3. 屏蔽價值：遠距離40米傳輸時，屏蔽地線可有效杜絕線纜受動力電纜耦合干擾，保障信號穩定。

四、整套系統工作動作邏輯差異

 LT發射端運行邏輯

1. 上電動作：放大器上電后，LT探頭即刻穩定發射恒定調制紅外光束，全程持續發光無間斷。

2. 狀態不變性：發射強度不會隨光路遮擋、物料經過發生任何變化，屬于恒定輸出單元。

3. 故障表現：發射燈熄滅=供電斷路/發射管燒毀；指示燈常亮無光輸出為二極管老化衰減。

 LR接收端運行邏輯

1. 光路通暢：接收到LT紅外光束，光敏三極管導通，向放大器輸入高電平感應信號。

2. 光路遮擋：物體隔斷紅外光路，接收管截止，傳輸?shù)碗娖叫盘?hào)，放大器對應切換開關輸出狀態。

3. 狀態不變性：探頭指示燈只反映供電，與光路是否被遮擋無關聯，光路好壞需要依靠放大器指示燈判斷。

五、現場故障排查區分要點

LT-110L-AP38-15常見故障

1. 指示燈不亮：放大器至發射端線路斷線、放大器發射供電回路損壞。

2. 指示燈亮但系統無信號反饋：發射管光功率衰減、鏡頭積灰透光率下降。

3. 不可單獨測試：空載通電無法驗證好壞，必須搭配接收端與放大器整體校驗。

LR-110L-AP38-15常見故障

1. 供電燈常亮但是放大器無信號變化：接收三極管損壞、屏蔽層接地異常引入干擾。

2. 光路無遮擋卻頻繁誤觸發：屏蔽地線懸空、線纜與動力線纜近距離并行走線。

3. 可單獨通電檢測供電狀態，供電回路故障可通過萬用表直接測量線纜通斷。

六、采購備貨、現場使用硬性區分要求

1. 配對硬性要求：兩款不可單獨使用、不可交叉混用，一套檢測點位必須一LT+一LR成套采購。

2. 外觀簡易區分：行業通用配色標識，LT發射探頭出線護套搭配紅色標識環，LR接收探頭配置黃色標識環，現場快速分揀。

3. 備品儲備方案：故障更換時必須同型號替換，殼體尺寸一致但內部功能不可逆互換。

4. 調試優先級：安裝先固定LT發射端位置，再對齊LR接收探頭，以放大器信號指示燈校準對位精度。

5. 線纜施工：LR接收線纜必須單點接地，LT發射線纜無強制接地要求，布線時分開走線減少耦合干擾。
