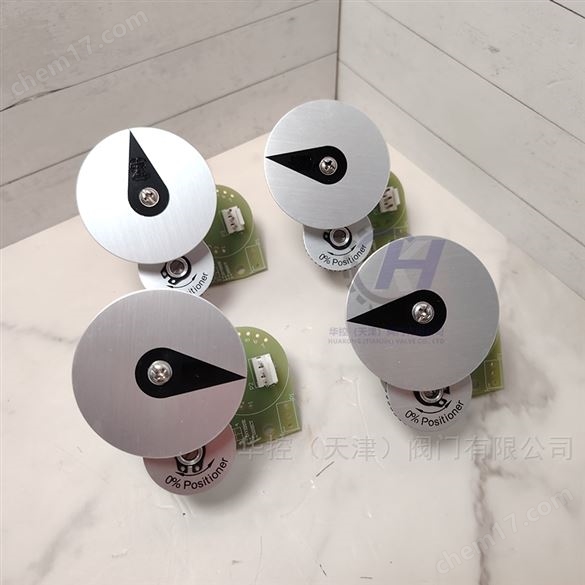

伯納德 閥門電動裝置執行器配件 電位器組件CIPOT1

天津電動執行機構是我公司引進技術生產的一種定型產品，目前生產的系列電動執行機構包括多轉、角行程、直行程三大類的調節型，遠控型(積分型)，二位式(開關型)及各種特殊型的執行機構。關鍵元器件全部進口，零部件的加工，元器件的篩選，整機裝配到性能測試都按照法國伯納納德公司生產工藝及技術要求進行，產品嚴格執行國家標準。

伯納德 閥門電動裝置執行器配件 電位器組件CIPOT1

電動執行機構可以根據不同的應用場合組成不同的控制系統常用的電路板有邏輯控制板、位置制板、現場手操器等，

邏輯控制板目前的主要型號是CI2701故又稱2701板，位置控制板又稱定位器，目前常用的型號為GAMK，我們一般稱GAMK板。

GAMK原裝：

此板連接于母板CI2701上。定位器用來控制執行器運行到輸入信號設定的閥位。L. BERNARD定位器的配置面板允許:

給出本機定位命令

使定位器與輸入信號的形式相兼容

設定執行器在失去輸入信號時的反應

主要功能設定：

1.輸入信號設定：

（1）在缺省狀態為4-20毫安輸入信號開關4、8用來設定輸入信號，缺省位   置為A,輸入信號為4-20毫安。

（2）輸入信號設置為0-20毫安開關4、8置于B位置時，輸入信號為0-20毫安，輸出信號(位置指示)亦為0-20毫安。

（3）輸入信號設置為0-10伏開關4、8、9、10置于B位置，使其在0-10伏     信號下運行。此時輸出信號為0-20毫安。

CI2701原裝概述：

  伯納德電動執行器根據不同的應用需求采用不同的-體化控制系統，目前常用的控制系統中，C12701邏輯控制板是核心電路，本章重點介紹其主要功能和調試方法。

    C12701是一款多功能硬件邏輯控制電路板，故障率低、抗干擾性強、適應面廣是其主要特點。用該電路板組成的控制系統具有自動校相、故障報警、無源觸點信號輸出、光隔離電壓或觸點信號輸入、力矩保護、電機過熱保護、手輪開關保護等等，用戶可在現場根據需要隨意設定，可以滿足絕大多數執行器應用領域。

      CI2701上有13個小開關和16個跳線塊，對這些開關和跳線進行適當組合設置，可使執行器適用于各種特定場合。開關和跳線都只有兩個可選位置，在電路板的面板上標識非常清楚，用戶可根據后繼介紹的功能進行選擇和設定。
