Manifold分水器清潔度在線檢測，是針對帶復雜內部流道的集成管路部件，在生產流程（通常為清洗工序后）中直接完成內流道顆粒的定量檢測，無需轉運至實驗室制樣分析。

其核心目的是解決歧管類零件“流道交叉多、盲孔多、污染隱蔽、離線檢測效率低”的痛點，可實現量產全檢，是液壓、新能源汽車、液冷行業清潔度管控的主流量產方案。

BT8500在Manifold分水器清潔度在線檢測中的應用

BT8500液體顆粒計數器

BT8500液體顆粒計數器是Bebur巴倍爾公司推出的一款顆粒清潔度檢測儀器，采用光阻法原理，可以在線連續24小時監測液體中顆粒的大小、數量及變化，儀器性能可靠，使用方便，有多個粒徑檢測通道（標準8通道），滿足用戶多樣化的使用需求，量程可選1-200微米，2-400微米，2-750微米。

Manifold分水器清潔度在線檢測方案（流道沖洗+在線顆粒計數法）

這是當前Manifold分水器清潔度在線檢測的主流方案，檢測邏輯對標VDA 19.1、ISO 16232等標準，可直接輸出可量化的顆粒分級數據。

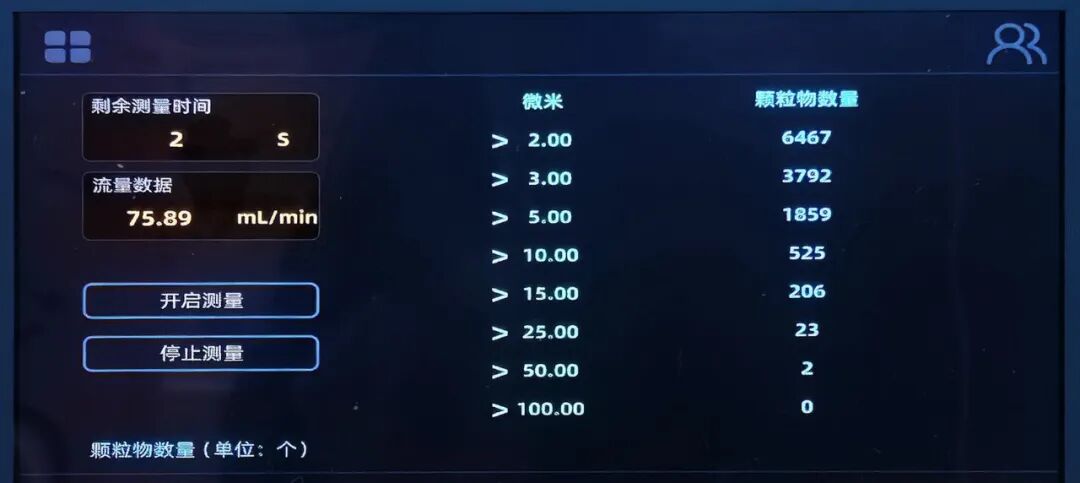

工作流程：使用流道清洗機，以恒定壓力/流量（支持脈沖、正反沖洗模式）沖刷Manifold內流道，剝離壁面附著顆粒；攜帶顆粒的沖洗液流經安裝在旁路的液體顆粒計數器，實時統計不同粒徑區間的顆粒數量，最終換算為單件產品的清潔度等級。

傳感器技術：多用遮光法（光阻法）——激光照射流經通道，顆粒遮擋光線產生電壓脈沖，脈沖大小對應粒徑。

安裝方式：旁路或主回路在線，要求流速、氣泡、壓力控制嚴格。

優勢：檢測節拍快、不破壞零件、直接控制清洗工藝、結果可量化追溯、與實驗室離線濾膜法相關性強，可直接替代抽檢實現全檢。

局限：僅能檢測到顆粒的大小和數量，無法識別金屬顆粒和非金屬顆粒以及顆粒形狀，同時氣泡會被誤認作顆粒，必須配備除泡器。

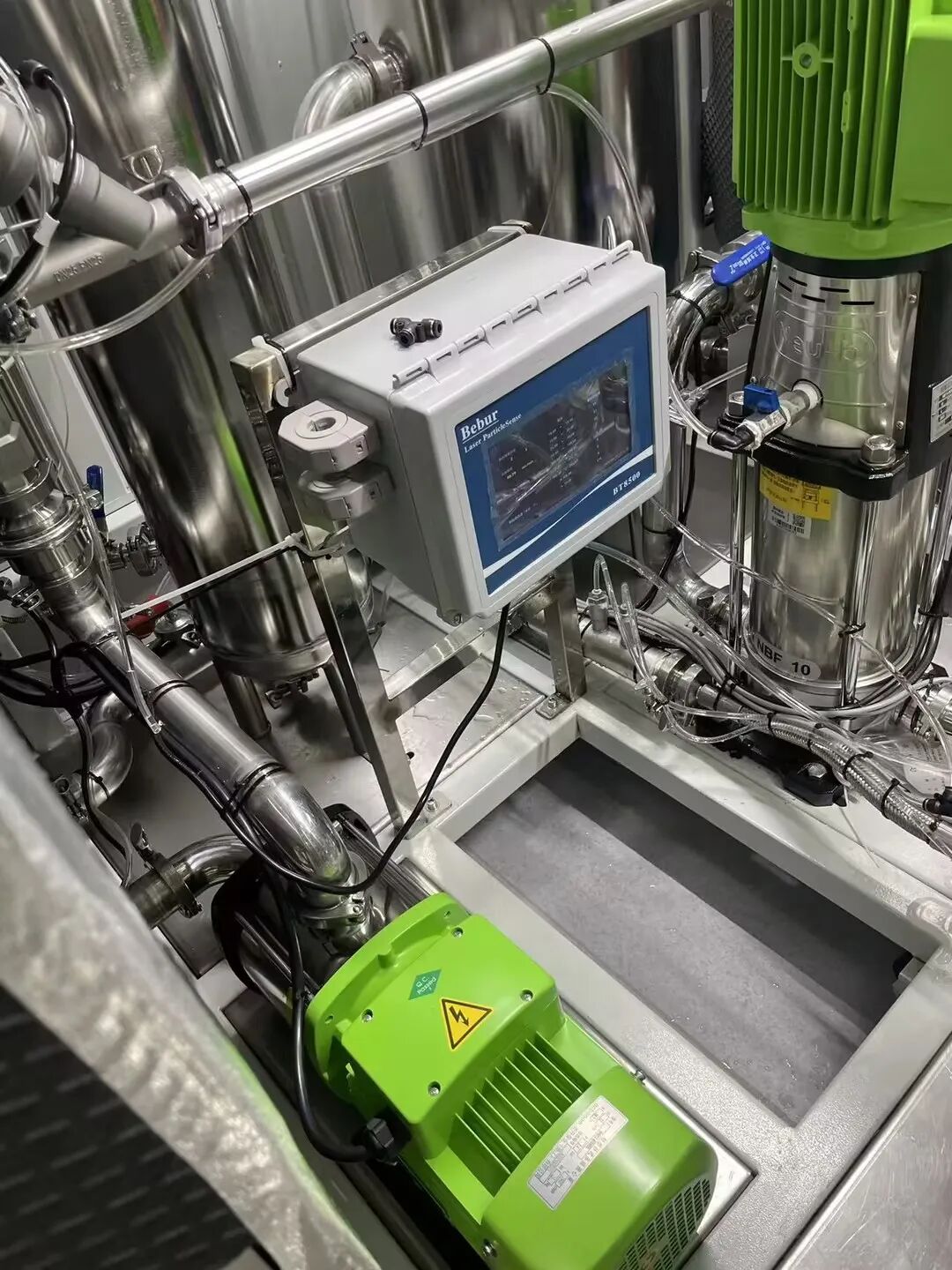

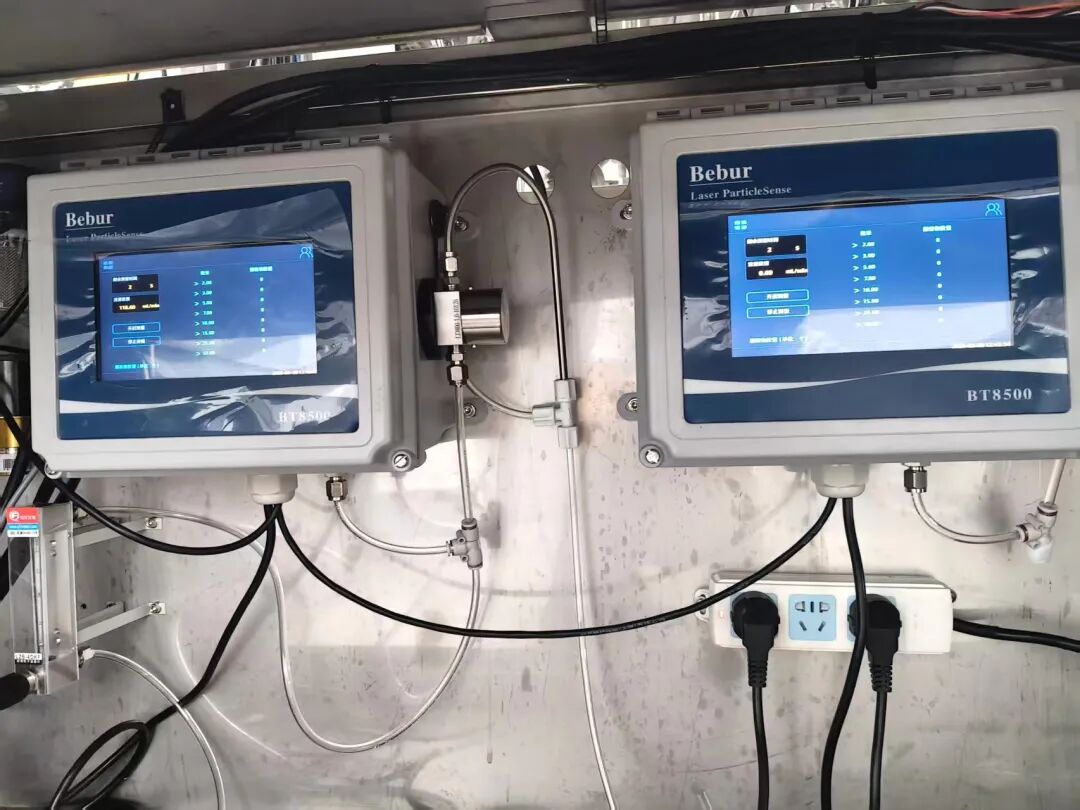

安裝于Manifold流道清洗機中的BT8500液體顆粒計數器

Bebur巴倍爾液體顆粒計數器在液冷行業主要用于液冷板、UQD快接頭、Manifold分水器、CDU、換熱器、冷卻液等零部件的清潔度檢測，已在多家液冷行業頭部廠商得到了廣泛的應用，如奇宏（AVC）、臺達電子、健策等。

奇宏（AVC）、臺達電子、健策是英偉達冷板A組供應商。

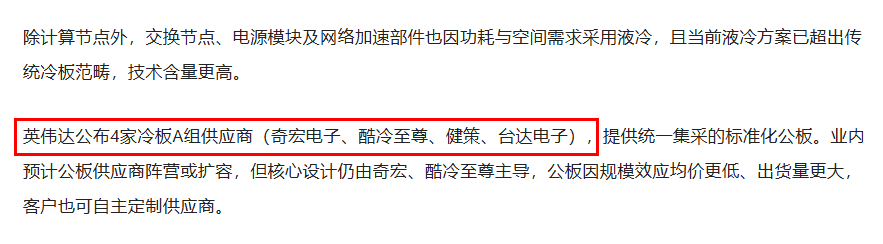

在2026年GTC大會上，英偉達公布了4家冷板A組供應商，分別為奇宏（AVC）、健策、臺達電子。

Manifold分水器清潔度在線檢測的核心思路，是將清洗過程參數化、檢測過程自動化、標準執行數字化。在清洗機回路上集成顆粒清潔度檢測儀，實現對每個零件清潔度的閉環控制是目前廣泛采用的形式。
