這些參數分別代表什么？為什么同一個樣品，按顆粒數量看的圖譜換成體積權重后會變？

本文以一次典型的單顆粒計數檢測為例，帶大家逐項認識報告中的常見參數。（用到的設備是Acona 7000 APS）

一、先看顆粒到底有多少

單顆粒計數的特點是對通過傳感器的顆粒逐顆進行檢測。因此，測試完成后，可以先看以下幾個與“顆粒數量”直接相關的參數。

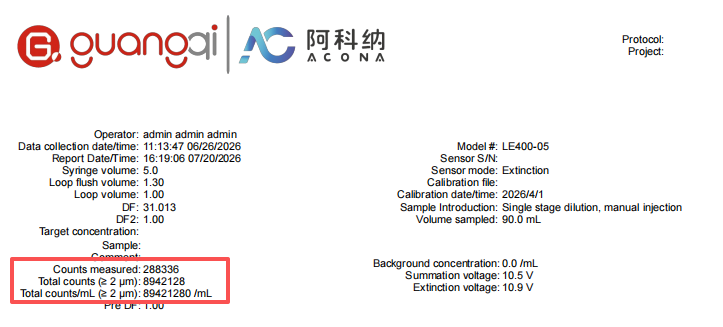

1. Counts Measured：實際測量顆粒數

Counts Measured 表示本次測試過程中，儀器實際檢測并參與統計的顆粒數量。

例如：

Counts Measured：288336

表示本次測試實際測量了 288336 個顆粒事件。

一般來說，實際測量顆粒數越多，得到的顆粒濃度和粒度分布越具有統計代表性。但具體需要測量多少顆粒，還與樣品濃度、粒度分布和測試設置有關。

2. Measured Concentration：測量濃度

Measured Concentration 表示樣品進入傳感器時，儀器實際測量到的顆粒濃度。

如果樣品在測試前經過稀釋，這里反映的是稀釋后樣品在測量狀態下的顆粒濃度，單位通常為 #/mL，也就是每毫升中含有多少顆粒。

3. Concentration：原樣顆粒濃度

Concentration 表示根據稀釋倍數及相關修正參數，還原到原始樣品后的顆粒濃度。

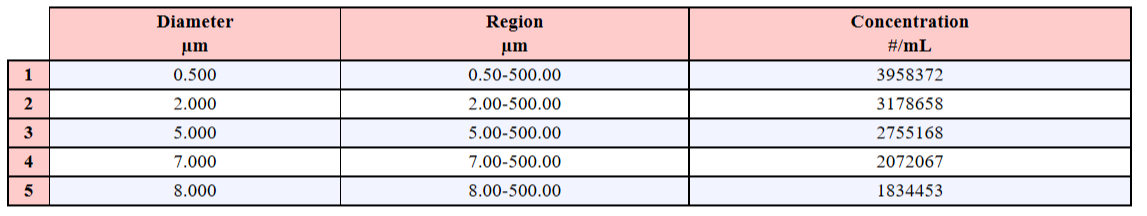

4. 目標粒徑區間內的顆粒濃度：根據實際需求選擇要觀察粒徑范圍

Concentration 表示：每毫升原樣中，在對應Region（粒徑范圍）內的顆粒一共有多少。

例如，上述結果中顯示：

≥0.50 μm：3,958,372 #/mL；
≥2.00 μm：3,178,658 #/mL；

二、看粒度圖之前，先看縱軸

單顆粒計數報告可以用多種方式展示同一批顆粒。常見的縱軸包括 Counts/mL、Number %、Area %、Volume % 和 Absolute Volume。

縱軸不同，圖中峰高所表達的含義也不同。

1. Counts/mL：顆粒數量濃度

Counts/mL 表示每毫升樣品中，各粒徑范圍內有多少顆粒。

例如，5 μm 附近的峰比較高，表示每毫升樣品中，5 μm 附近的顆粒數量較多。

它展示的是實際顆粒濃度，而不是歸一化后的百分比。

2. Number %：數量百分比

Number % 表示某一粒徑范圍內的顆粒數量，占全部顆粒數量的比例。

所有粒徑區間的 Number % 相加為 100%。它回答的是：這個粒徑范圍內的顆粒，占總顆粒數的百分之多少？

3. Area %：表面積百分比

Area % 按照顆粒表面積進行統計。

顆粒越大，單顆粒表面積越大，在 Area 分布中的權重也越高。因此，同一樣品的 Area 分布通常會比 Number 分布更偏向大粒徑。

4. Volume %：體積百分比

Volume % 按照顆粒體積進行統計。

大顆粒的單顆粒體積明顯更大，因此即使數量較少，也可能在 Volume 分布中占據較高比例。所有粒徑區間的 Volume % 相加同樣為 100%。

5. Absolute Volume：絕對體積

Absolute Volume 表示各粒徑顆粒還原到原始樣品后的絕對體積。

它與 Volume % 的區別是：

Volume %：看各粒徑顆粒的相對體積占比；
Absolute Volume：看這些顆粒合計具有多少實際體積。

因此，兩批樣品即使 Volume % 分布相同，只要總顆粒濃度不同，它們的 Absolute Volume 也可能不同。

可以簡單總結為：Counts/mL 看有多少顆，百分比分布看各自占多少，Absolute Volume 看這些顆粒合計有多大。

三、為什么同一個樣品，不同圖中峰高會發生變化？

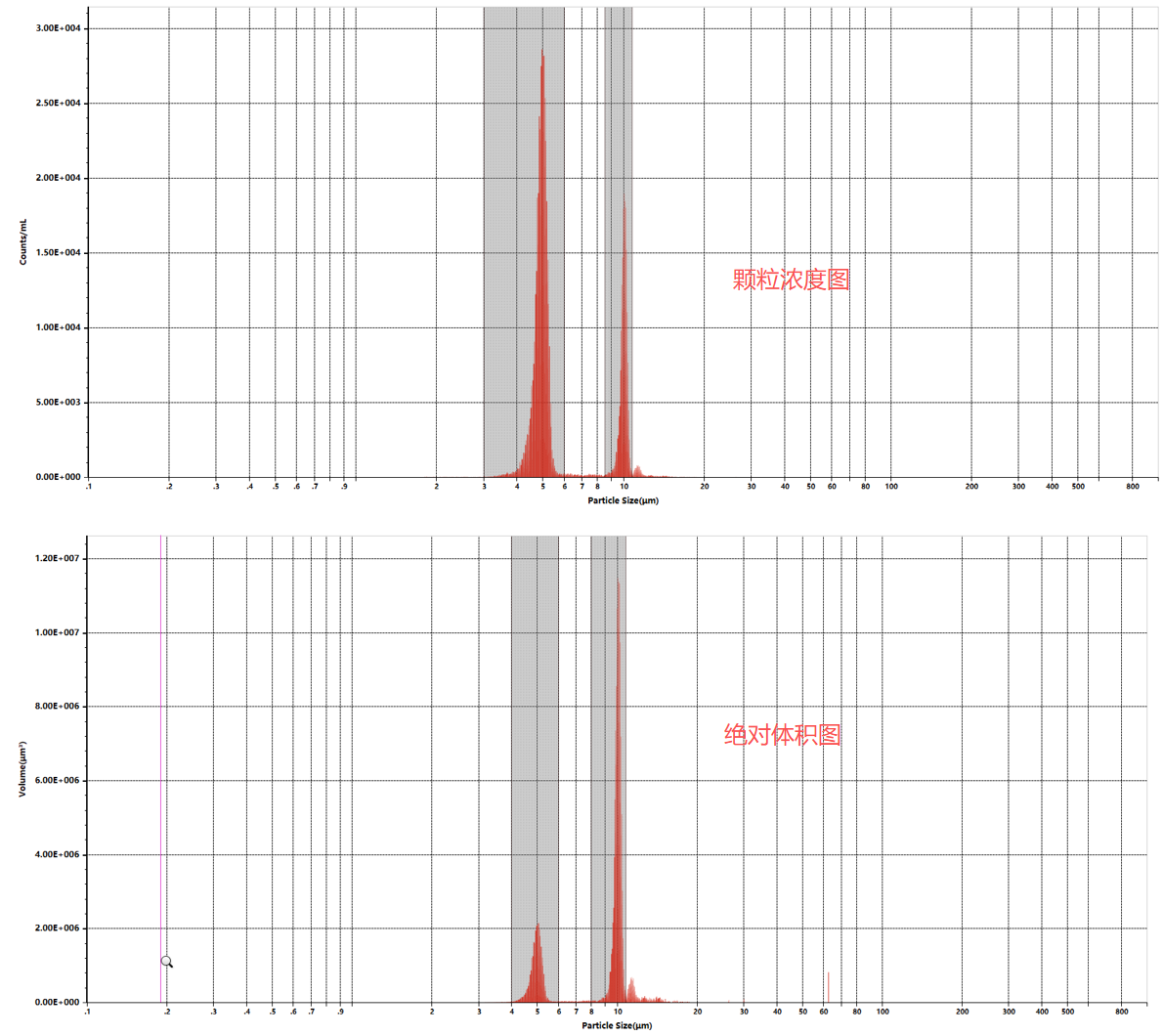

下面這個例子中同時存在兩種顆粒：一種為 5 μm，另一種為 10 μm。

在Counts/mL（顆粒濃度）圖中，5 μm 峰可能明顯高于 10 μm 峰。這說明樣品中 5 μm 顆粒的數量更多。

但是，切換到 Absolute Volume （絕對體積）圖后，10 μm 峰可能反而更高。

這是因?yàn)轭w粒體積會隨著粒徑快速增大。以球形顆粒為例，一顆 10 μm 顆粒的體積，約為一顆 5 μm 顆粒的 8 倍。

所以即使 10 μm 顆粒的數量較少，它們合計貢獻的體積仍可能更大。



四、多峰樣品可以分別進行區域分析

如果粒度圖中存在兩個或多個峰（比如圖2的樣品），將全部顆粒放在一起統計，有時不容易看清每個峰的具體特征。此時可以劃定不同的粒徑區域，分別進行分析。

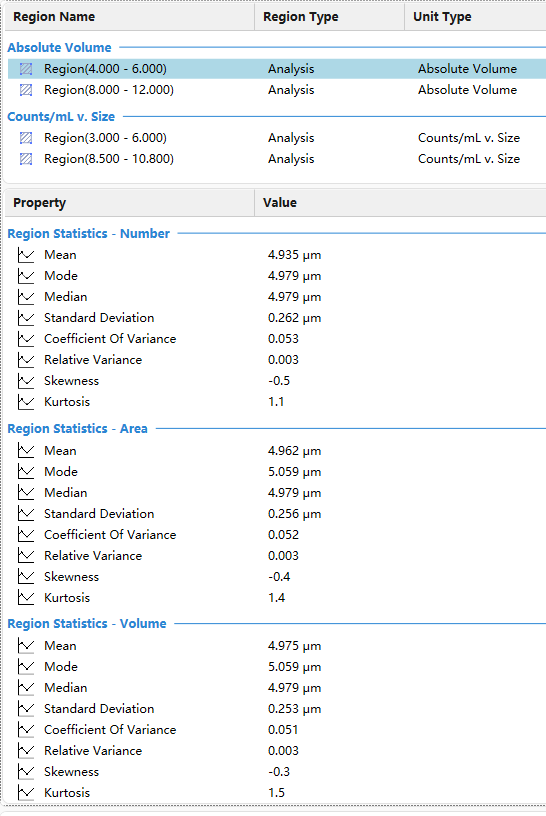

例如：Region 1：4–6 μm；Region 2：8–12 μm。每個區域都可以單獨輸出區域顆粒濃度、區域絕對體積、Mean size、Mode size、Median size、Standard Deviation、CV等。這樣就可以分別查看每個峰的峰位、分布寬度、偏斜程度、顆粒數量和體積貢獻。



五、Mean、Mode 和 Median 有什么區別？

這三個參數都可以描述顆粒分布的位置，但含義不同。

1. Mode：峰值粒徑

Mode 表示粒度分布曲線最高點對應的粒徑。

可以簡單理解為：這個顆粒峰的峰頂位于哪里。

例如，Mode = 4.979 μm，表示該區域的顆粒峰主要集中在約 4.979 μm 附近。

如果圖譜中存在多個峰，可以分別計算每個峰的 Mode。

2. Median：中位粒徑

Median 表示該區域累計分布達到 50% 時對應的粒徑。

可以簡單理解為：該區域中，一半顆粒分布在 Median 以下，另一半分布在 Median 以上。

Median 主要反映區域分布的中間位置。

3. Mean：平均粒徑

Mean 表示區域內所有顆粒粒徑的平均值。

Mean 會同時受到區域內所有顆粒影響。如果區域的一側存在較長的尾部，Mean 也可能被向該方向拉動。

Mode 看峰頂，Median 看中間，Mean 看平均。

六、Standard Deviation 和 CV 怎么看？

這兩個參數主要用于描述顆粒峰的寬窄。

1. Standard Deviation：標準差

Standard Deviation 表示顆粒粒徑偏離平均值的程度。

標準差較小，說明顆粒更集中；標準差較大，說明分布更寬。

標準差的單位與粒徑相同，通常為 μm。

2. CV：變異系數

CV 是標準差與平均粒徑的比值：

CV = Standard Deviation ÷ Mean

CV 沒有單位，表示分布寬度相對于平均粒徑的大小。

例如：

平均粒徑 5 μm，標準差 0.5 μm，CV 為 0.10；
平均粒徑 50 μm，標準差 0.5 μm，CV 為 0.01。

雖然兩組數據的標準差相同，但第二組顆粒相對于自身平均粒徑更加集中。

因此，標準差表示絕對寬度，CV 表示相對寬度。

七、D10、D50 和 D90 是什么意思？

單顆粒計數結果也可以計算 D10、D50 和 D90，用于概括整體粒度分布。報告中可以同時得到 Number、Area 和 Volume 三種統計方式下的 D10、D50 和 D90。由于統計權重不同，三種結果也會不同。

1. D10：D10 表示累計分布達到 10% 時對應的粒徑，主要反映分布中較細的一側。

2. D50：D50 表示累計分布達到 50% 時對應的粒徑，也叫中位粒徑，反映整體粒度分布的中間位置。

3. D90：D90 表示累計分布達到 90% 時對應的粒徑，主要反映分布中較粗的一側。

八、總結：?jiǎn)晤w粒計數檢測結果應該怎么看？

測試完成后，可以按照下面的順序閱讀：

1. 查看實際測量了多少顆粒；
2. 查看測量濃度和還原后的原樣濃度；
3. 查看不同粒徑范圍里的顆粒濃度；
4. 確認圖譜縱軸是 Counts/mL、Number、Area、Volume 還是 Absolute Volume；
5. 對雙峰或多峰樣品分別進行區域分析；
6. 用 Mode、Median 和 Mean 查看顆粒峰的位置；
7. 用 Standard Deviation、CV 等查看峰型；
8. 用 D10、D50 和 D90 補充描述整體粒度分布；

單顆粒計數報告的重點，不只是顆粒有多大，更重要的是每個粒徑范圍內到底有多少顆粒。
