測量方案與核心優勢

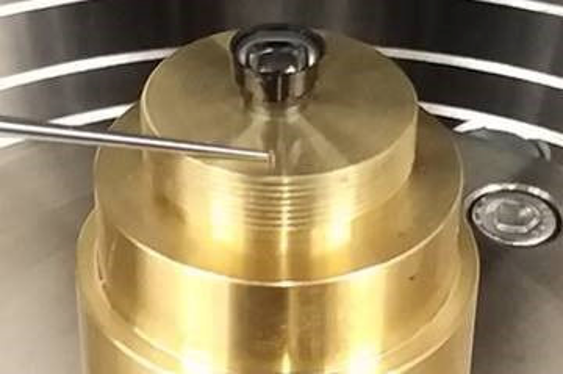

將鏡頭組件放置于LAS旋轉氣浮轉臺上（如上圖所示），該轉臺經過精密校準，傾斜與偏心誤差控制在0.2μm TIR以內。系統以組件最上層鏡片的光軸為基準，逐層測量各鏡片的偏心量，快速評估整組鏡頭的對準質量。

驗證數據與判定標準

通過選取10組"合格"與10組"不合格"的樣品（以MTF檢測結果為參照），LAS系統在兩項關鍵指標上展現出與MTF的高度相關性：

• 平均偏心量：各鏡片相對于最上層鏡片光軸的平均偏心值

• 裝配傾斜趨勢：鏡頭堆疊中偏心量的整體傾斜趨勢，反映組件的系統性偏差

基于上述兩項測量結果，可建立LAS專用的合格/不合格判定標準。在生產環境中應用該技術，相比傳統逐件MTF檢測，可大幅縮短檢測周期，提升產線效率。

LAS并不是替代MTF，而是在生產制造過程中提供快速、數據化的裝配質量檢測方法。

CalcuLens™ 3D Viewer：直觀的質量分級可視化

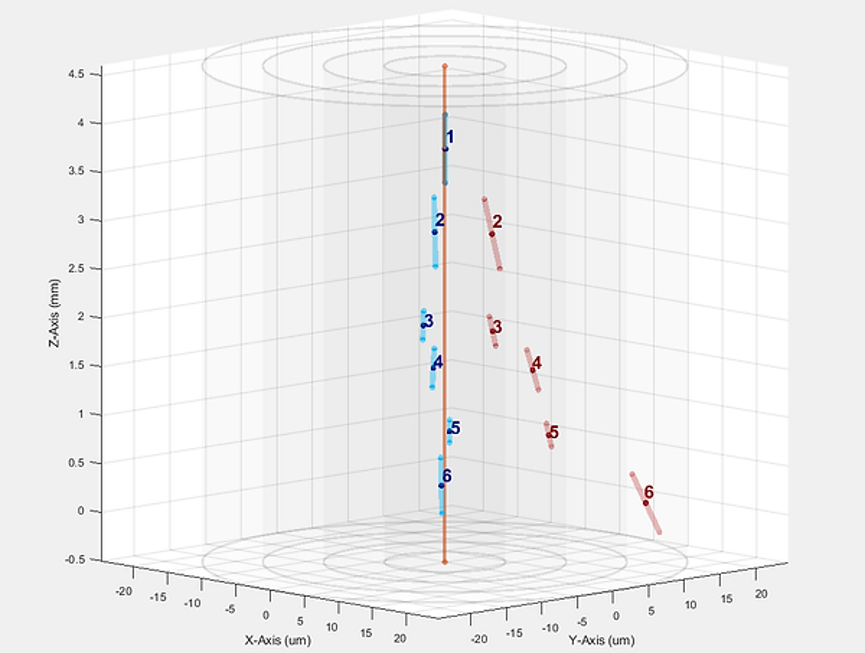

借助CalcuLens™ 3D Viewer軟件，用戶可直觀對比合格（藍色）與不合格（紅色）組件的差異。每個矢量長度對應鏡片中心厚度（CT），矢量端點表示鏡片偏心位置，矢量方向表示鏡片傾斜角度，在三維空間中清晰呈現鏡頭組件的整體對準狀態。

基于這一可視化標準，鏡頭組件的質量等級可輕松劃分，甚至能夠進一步甄別出優品（Best-of-the-Best）與邊緣合格品（Marginal），為精細化質量管控提供數據依據。

應用價值

• 檢測效率顯著提升：相比傳統MTF逐件檢測，大幅縮短單件檢測時間

• 判定標準客觀量化：基于數據驅動的合格/不合格標準，減少人為判斷誤差

• 質量分級精細化：支持優品、合格品、邊緣品的多級分類

• 可視化直觀易懂：3D Viewer讓質量問題一目了然，便于工藝優化

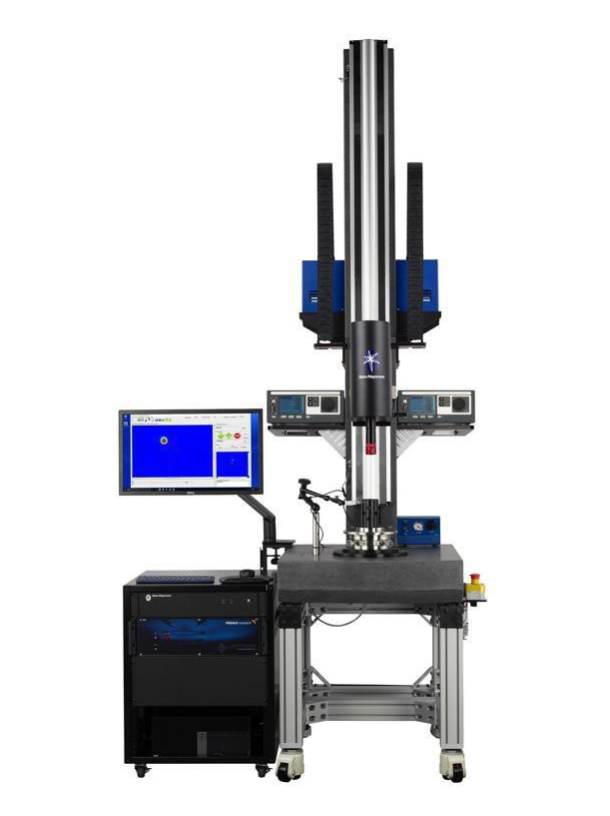

LAS系統結合CalcuLens™ 3D Viewer，為鏡頭制造企業提供了一種基于數據的光學裝配質量分析方法，幫助工程團隊快速定位偏心和傾斜問題，并優化生產過程中的質量控制策略。

常見問題 FAQ

Q1：什么是光學定心？

A：光學定心是測量鏡片之間光軸一致性的技術，用于評價鏡頭組件裝配精度。

Q2：鏡片偏心會影響什么？

A：鏡片偏心會導致光軸偏移，引入像差，降低鏡頭MTF性能。

Q3：LAS激光定心儀與MTF測試有什么區別？

A：MTF測試關注最終成像性能，而LAS關注導致成像下降的裝配誤差來源。

Q4：LAS適用于哪些鏡頭？

A：適用于手機鏡頭、車載鏡頭、非球面鏡以及高精度光學組件檢測。
