圖1 原油乳狀液破乳評價場景。破乳劑篩選不僅關注是否分層，還需要比較產水量、分離速度、水相質量和油水界面清晰度。

原油開采和處理過程中，油水乳狀液的破乳效率直接影響后續分離、脫水和水相處理質量。傳統瓶試能夠提供直觀判斷，但常依賴肉眼觀察，難以在較短時間內同時量化分離動力學、界面質量和水相澄清度。

本文基于 Microtrac Turbiscan 應用筆記，對 5 種 Croda Kemelix 系列破乳劑在同一原油乳狀液中的表現進行整理。Turbiscan 通過靜態多重光散射技術，在原位、非破壞條件下沿樣品高度重復采集透射光和背散射光信號，從而把破乳過程轉化為可比較的曲線和指標。

需要說明的是，本文所討論體系為破乳分離評價，原文主要使用透射信號曲線、峰厚度、透射水平和界面斜率進行判斷；TSI 的通用含義是 Turbiscan Stability Index，數值越高通常代表樣品整體越不穩定，數值越低則說明膠體或分散體系穩定性越好。在本案例中，Turbiscan 的核心價值體現在對分層過程和分離質量的時間分辨定量監測。

一、研究目的

本應用旨在建立一種比傳統瓶試更快速、客觀的破乳劑篩選方法，用于比較不同破乳劑對原油乳狀液的處理效果。評價目標不僅包括最終能產生多少水，還包括分離開始和結束的速度、水相是否澄清、以及油水界面是否清晰。

通過同一測試程序獲得的 Turbiscan 曲線和表格數據，能夠幫助配方人員在 60 min 內對候選破乳劑進行排序，并進一步區分“分離快但水質一般”“產水量高但界面不佳”或“水質好但動力學偏慢”等不同性能特征。

二、實驗準備

① 實驗樣品：來自英國陸上油田的原油乳狀液，API 為 11°，BS&W 為 60%。

② 破乳劑樣品：5 種 Croda Kemelix 系列破乳劑，分別為 Polysorbate polyester、兩種 Resin alkoxylate、Polyol alkoxylate 和 Polyimine derivative。

③ 加藥條件：各破乳劑按 100 ppm 加入原油乳狀液中，使用適當溶劑從儲備液定量加入。

④ 測試儀器：Turbiscan 多重光散射穩定性分析儀，光源波長 880 nm，同時采集透射光（T）和背散射光（BS）信號。

⑤ 測試條件：樣品手搖 50 次后，在 60 ℃ 下測量 60 min，采集頻率為每分鐘 1 次掃描。

表1 本應用中比較的 5 種破乳劑

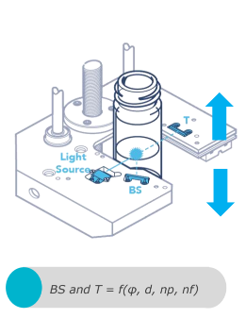

圖2 Turbiscan 靜態多重光散射測試原理。儀器沿樣品高度掃描透射光和背散射光信號，信號變化與顆粒濃度、粒徑及相分離過程相關。

三、實驗步驟

① 將 100 ppm 破乳劑加入原油乳狀液，手搖 50 次，使破乳劑與乳狀液充分接觸。

② 將處理后的樣品置于 Turbiscan 測量池中，在 60 ℃ 條件下連續掃描 60 min。

③ 記錄樣品高度方向上的透射信號隨時間變化曲線，并根據透射峰厚度、峰出現時間、最終透射水平以及油水界面處透射曲線斜率進行評價。

④ 將不同破乳劑的曲線結果轉化為產水量、分離動力學、水相澄清度指數和界面質量指標，形成綜合對比。

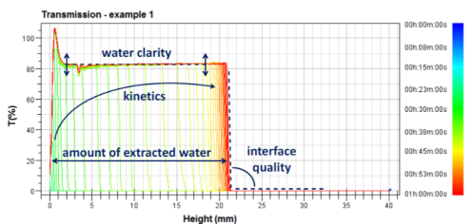

圖3 破乳劑 1 的典型 Turbiscan 透射信號剖面。曲線可同時反映產水量、分離動力學、水相澄清度和油水界面質量。

四、實驗數據討論

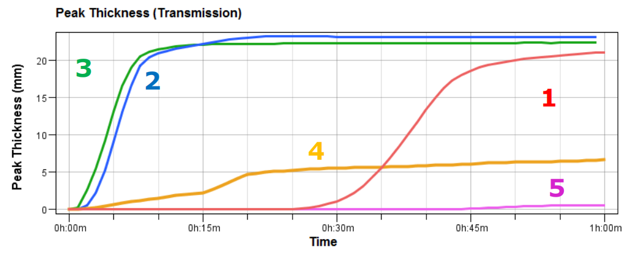

首先，透射峰厚度可用于估算破乳后產生的水相體積。峰越厚，說明分離出的水相層越厚；結合初始樣品體積 20 mL，可進一步換算為產水量和占 BS&W 的比例。

表2 不同破乳劑的最終峰厚度與產水量

從最終產水量看，破乳劑 3、4、5 的峰厚度較高，理論產水量分別達到 10.3、10.9 和 11.3 mL；破乳劑 1 僅產生約 0.3 mL 水，相當于低于 1% 的 BS&W。需要注意的是，產水量并不能單獨代表綜合性能，后續還需要結合分離速度、水相澄清度和界面質量判斷。

分離動力學可通過透射峰開始和結束時間進行比較。原文將破乳劑 4 和 5 排除在動力學比較之外，因?yàn)槎叱霈F(xiàn)了不完全破乳或未發生有效破乳；因此主要比較破乳劑 1、2 和 3。

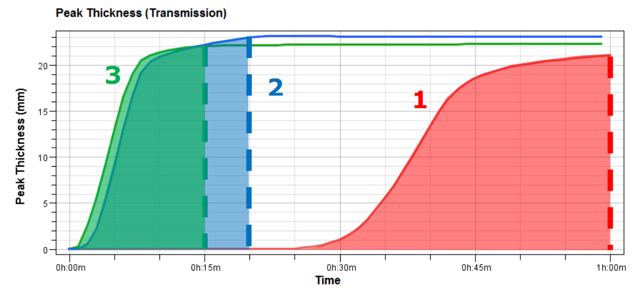

圖5 破乳劑 1、2、3 的透射峰厚度變化。破乳劑 3 最早完成分離，破乳劑 2 次之，破乳劑 1 分離速度明顯較慢。

表3 破乳劑 1、2、3 的分離動力學

結果表明，破乳劑 3 和 2 在測試開始后很快發生水相分離，其中破乳劑 3 在約 15 min 完成，破乳劑 2 在約 20 min 完成；破乳劑 1 則到 24 min 后才開始明顯分離，60 min 內仍未完全結束。

水相澄清度通過測量結束時水相區域的透射水平進行評價。純水透射水平約為 88%，因此可將最終透射水平與純水透射水平相比，得到 0-1 范圍內的 Turbiscan 水相澄清度指數，數值越接近 1，說明水相越清澈。

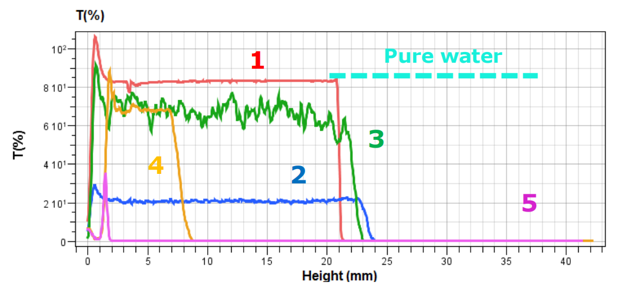

圖6 測量結束時不同破乳劑樣品的透射水平。高透射水平通常對應更清澈的水相，但還需與產水量和噪聲情況一起判斷。

表4 不同破乳劑的水相澄清度評價

破乳劑 1 的水相澄清度指數最高，為 0.94，說明其產生的水相質量最好；破乳劑 4 的澄清度指數也較高，但其破乳過程并不充分。破乳劑 3 的指數為 0.76，且原文指出透射掃描噪聲較大，提示水相中可能仍含有小油滴或無機鹽等污染物。

油水界面質量可通過最終透射掃描在界面位置的斜率評價。界面處斜率越陡，表示油水邊界越清晰、界面質量越好。

表5 不同破乳劑的油水界面斜率

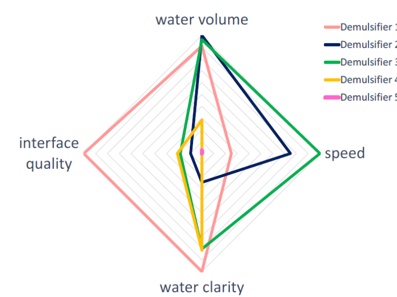

圖7 破乳劑綜合性能雷達圖。破乳劑 1 在水相澄清度和界面質量方面表現突出，破乳劑 3 在產水量和分離速度方面更優。

從儀器應用角度看，Turbiscan 的價值不僅在于替代肉眼觀察，更在于把原位、非破壞測量轉化為多維度的定量篩選依據。時間分辨透射曲線可以捕捉早期分離過程，峰厚度和透射水平可以量化產水量與水相質量，界面斜率則可輔助判斷油水邊界是否清晰。這些信息共同服務于配方篩選、工藝參數優化和破乳劑性能排序。

五、總結

① Turbiscan 可在 60 min 內快速比較不同破乳劑的破乳效果，并同時提供產水量、分離動力學、水相澄清度和界面質量等多項指標。

② 若以產水量和分離速度為主要目標，破乳劑 3 表現較優，其分離開始時間為 0 min，約 15 min 完成，產水量約 10.3 mL。

③ 若以分離質量為主要目標，破乳劑 1 表現更突出，其水相澄清度指數達到 0.94，界面斜率為 -8.2，油水界面最清晰，但產水量和分離速度不足。

④ 破乳劑 4 和 5 雖然最終峰厚度較高，但原文指出存在不完全破乳或未有效破乳問題，因此不能僅憑單一產水量指標判斷綜合效果。

⑤ 與傳統瓶試相比，Turbiscan 能夠在不稀釋、不破壞樣品的條件下進行原位監測，并將肉眼難以穩定判斷的早期分離和界面變化轉化為可比較的數據，為原油破乳劑篩選提供更可靠的量化依據。

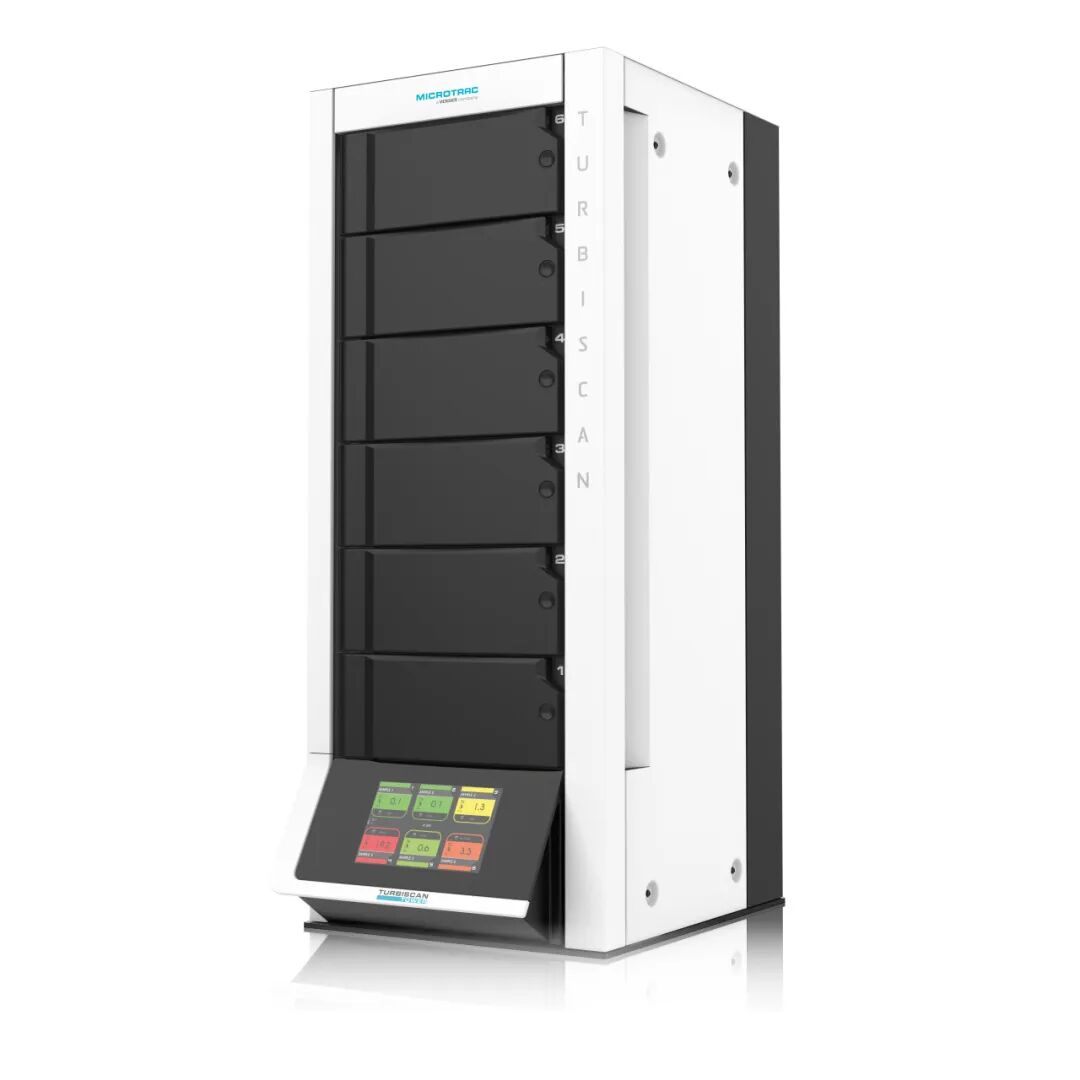

圖8 Turbiscan 系列儀器可用于貨架期與穩定性分析，在乳液、懸浮液、分散體系和原油破乳等應用中提供多重光散射評價。

參考文獻：Microtrac, Quick and accurate method to study demulsification: comparison of different demulsifiers, Turbiscan Application Note 0247_F.
